贴片机的组成结构都有哪些呢?

发布日期:2020-08-20 作者:托普科 点击:

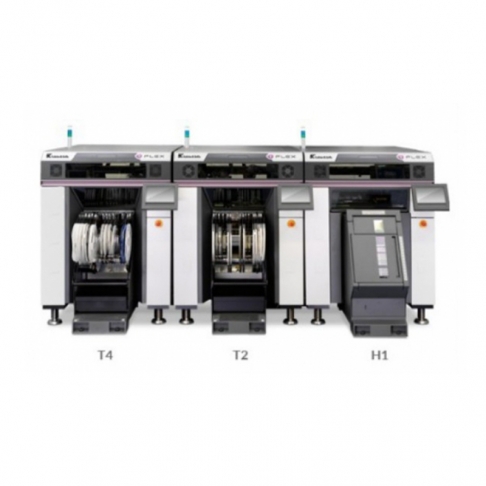

      众所周知,贴片机是专用于led行业所使用的一种设备,主要可用于各种led产品的贴装。相对于人工操作来说,使用贴片机进行贴装,效率以及质量方面都会有所提高。但是,一个设备的完整一般都是由不同的结构组合而成的,贴片机也不例外。那么贴片机的具体结构是什么呢?托普科专业技术人员作出以下分析:

1、机架:在贴片机的结构中,机架是机器的基础,所有的传动、定位、传送机构均牢固地固定在它上面。目前各种形式的机架主有可以分为整体铸造式、钢板烧焊式两种,但是由于大部分型号的贴片机及其各种送料器也安置在上面,因此机架应有足够机械强度和刚性。

2、X,Y定位系统:X,Y定位系统不仅是贴片机的关键机构,同时也是评估贴片机精度的主要指标,它包括X,Y传动结构和X,Y伺服系统。传送机构与支撑台:传送机构是指安放在轨道上的超薄型皮带传送系统,所起到的主要作用是将需要贴片的PCB送到预定位置,贴片完成后再将SMA送下道工序。

3、传送机构与支撑台:传送机构是指安放在轨道上的超薄型皮带传送系统,所起到的主要作用是将需要贴片的PCB送到预定位置,贴片完成后再将SMA送下道工序。


4、供料器:在贴片机中供料器占有教多的数量和位置,作用是将片式元器件SMC/SMD按照定规律和顺序提供给贴片头以便准确方便地拾取。

5、光学对中系统:贴片机的对中是指贴片机在吸取元件时要保证吸嘴吸在元件中心,使元件的中心与贴片头主轴的中心线保持致。

6、贴片头:贴片头是贴片机的关键部件,它拾取元件后能在校正系统的控制下自动校正位置,并将元器件准确地贴放到指定的位置。

7、传感器目前,在贴片机中都有装有多种传感器,它们可进行元件电器性能检查,它们象贴片机的眼睛样,时刻监视机器的正常运转。常见的主要有压力传感器、负压传感器和位置传感器等,般来说,传感器运用越多,表示贴片机的智能化水平越高。

通过以上的介绍,我们可以看出贴片机主要结构是机架、传送机构与支撑台、X,Y定位系统、光学对中系统、贴片头、供料器及传感器等七大结构组合而成的。


本文网址:http://www.semismt.com/news/469.html

关键词:贴片机
