视觉贴片机的组成系统有哪些呢

您的当前位置: 首 页 >> 新闻中心 >> 行业资讯

视觉贴片机的组成系统有哪些呢

发布日期:2020-08-31 作者:托普科 点击:

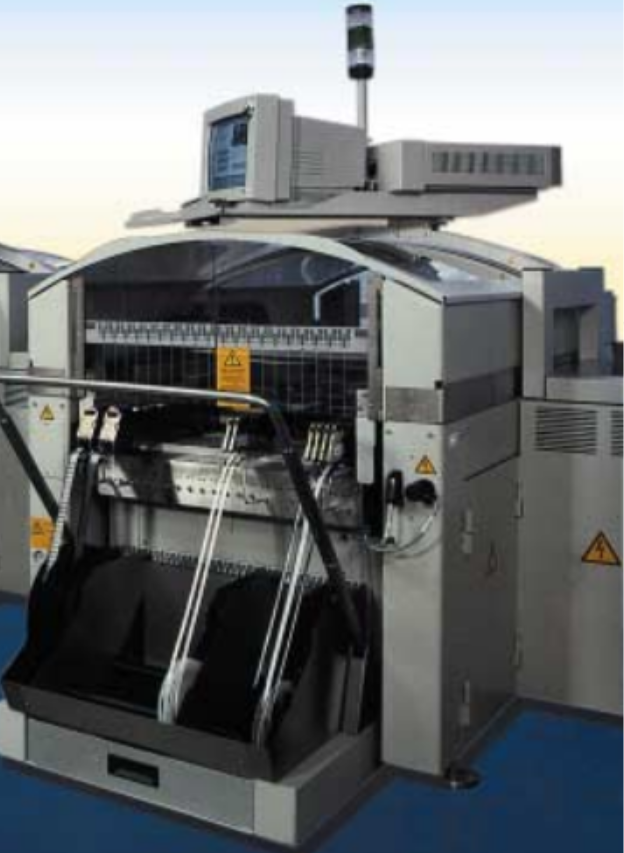

      视觉贴片机系统一般分为头部或激光对齐、仰望、俯视,视位置或摄像机的类型而定。


     (1)激光对齐是指从光源发生一适中的光束,照射在元件上,来丈量元件投射的影响。这种办法可以丈量元件的尺度、形状以及吸嘴中心轴的偏差。这种办法快速,由于不要求从摄像机上方走过。但其主要缺点是不能对引脚和密脚元件作引脚检查,对片状元件则是一个好选择。90年代激光对位技能推出时只能处理7*7mm的元件,现在安必昂公司推出的二代激光对位系统处理元件尺度增至18*18mm,激光技能可识别更多的形状,精度也有明显提高。


     (2)俯视摄像机用于在固定位置检测元件,一般选用CCD技能,在安装之前,元件必须移过摄像机上方,以便做视觉对中处理。粗看起来,好象有些耗时。可是,由于贴片头必须移至送料器收集元件,如果摄像机安装在拾取位置(从送料处)和安装位置(板上)之间,视像的获取和处理便可在安装头移动的过程中同时进行,从而缩短贴装时刻。




     (3)仰望摄像机安装在贴片头上,用来在电路板上搜寻方针(称作基准),以便在贴装前将电路板置于正确位置。


     (4)头部摄像机直接安装在贴片头上,一般选用line-sensor技能,在拾取元件移到指定位置的过程中完成对元件的检测,这种技能又称为“飞翔对中技能”,它可以大幅度提高贴装效率。该系统由两个模块组成:一个模块是由光源与镜头组成的光源模块。光源选用LED发光二极管与散射透镜,光源透镜组成光源模块。


       另一个模块为承受模块,选用LineCCD及一组光学镜头组成承受模块。此两个模块别离装在贴片头主轴的两头,与主轴及其它组件组成贴片头,贴片机有几个贴片头,就会有相应的几套系统。
