ASM SIPLACE X4 S型贴片是原西门子贴片机现ASMPT收购后推出的升级宽高端SMT贴片设备，在电子制造领域具有显著的技术优势。该机型采用四悬臂架构设计，兼顾高速贴装与高精度定位，广泛应用于通信、汽车电子、工业控制等高端制造场景。

一、核心结构设计

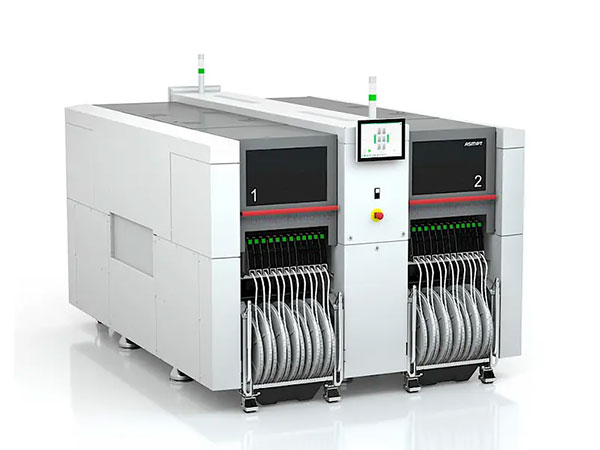

1. 四悬臂双贴片区布局

ASM SIPLACE X4 S贴片机设有两个独立贴片区，共配置四个悬臂。其中1号贴片区的两个悬臂对应4号料位，2号贴片区的两个悬臂对应2号料位。各悬臂由线性马达独立驱动，可在X轴和Y轴方向实现快速精确运动，互不干扰，有效提升并行贴装效率。

2. 传送导轨配置

设备支持单传送导轨与双传送导轨两种模式。双传送导轨模式下可同时贴装两块印制板，大幅提高单位时间产出。具体板幅处理能力如下：

单传输导轨：最大450 x 685 mm

双传输导轨：最大450 x 320 mm

柔性双传输导轨：最大450 x 600 mm

长板选项：可达800 mm

3. 供料系统

设备设有四个元件料位，支持装配元件料车，最多可配置160个供料器栈位，充分满足多品种、大批量生产中的物料供给需求。

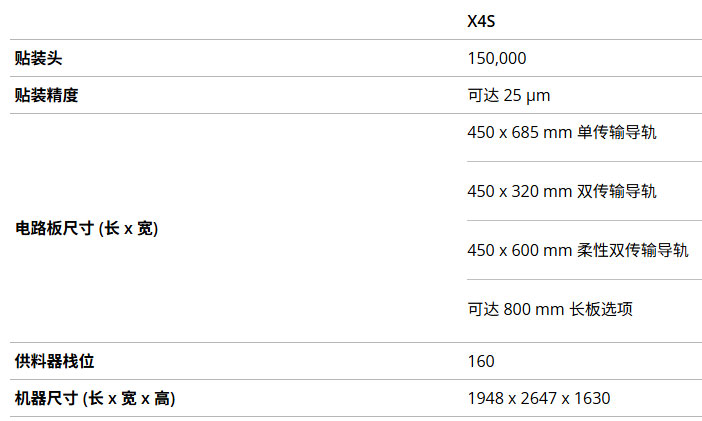

二、关键技术参数

参数项目技术指标

贴装速度：150,000 cph（元件/小时）

贴装精度：可达25 µm

供料器栈位：160个

机器尺寸（长x宽x高）：1948 x 2647 x 1630 mm

三、贴装头配置方案

SIPLACE X4 S支持多种贴装头组合，满足不同工艺需求：

C&P20：标准高速贴装头，适用于常规元件

CPP_L：高精度贴装头，适合精细间距元件

CPP_H：高压力贴装头，适用于特殊工艺要求

TH：通孔元件贴装头，支持混合工艺

以上贴装头可灵活搭配，覆盖从标准贴装到高精度、高速度以及通孔插装等多场景应用。

ASM SIPLACE X4 S贴片机凭借150,000 cph的贴装速度、25 µm的贴装精度以及灵活的多悬臂架构，在高密度、高复杂度印制板组装领域展现出卓越性能。其双导轨并行贴装能力和丰富的贴装头配置选项，使设备能够适应从消费电子到汽车电子等不同行业的生产要求，是SMT产线升级中值得重点考虑的高端贴片设备选型方案。
