本方案针对SMT（表面贴装技术）生产线的整体建设，涵盖设备选型、产线布局、工艺流程及配套系统，旨在构建一条高效、稳定、可扩展的SMT生产线，满足中高密度电子产品的贴装需求。
一、产线配置

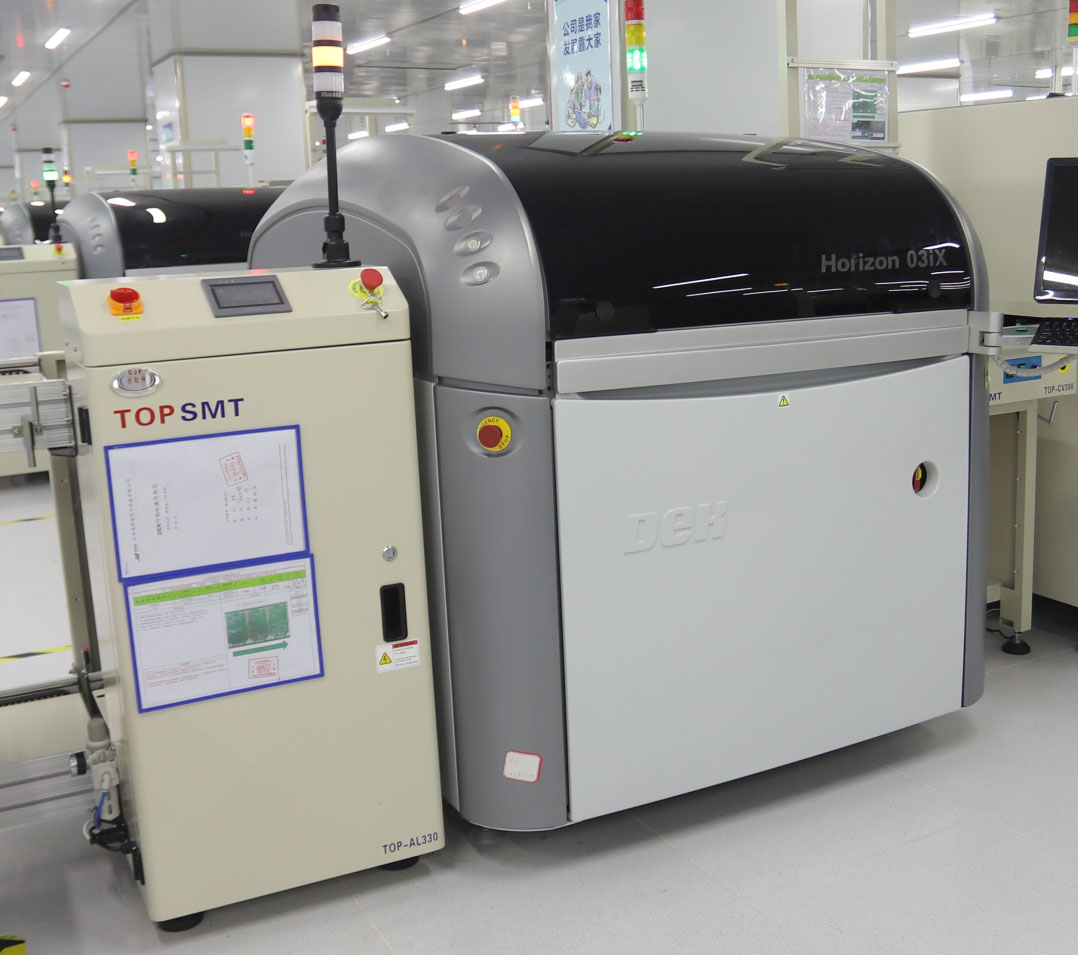

整线采用“上板机→锡膏印刷机→SPI→高速贴片机→多功能贴片机→回流焊→AOI→下板机”的标准配置。印刷机选用全自动视觉印刷机，贴片机根据产能需求配置高速机与泛用机组合，贴装能力覆盖0402至QFP、BGA等封装。回流焊采用十温区热风炉，AOI实现在线全检，SPI与AOI数据接入MES系统，实现质量追溯。
二、布局与工艺
车间按“一字型”布局，缩短物流路径，减少在制品周转。区域划分为物料区、印刷区、贴装区、焊接区、检测区及返修区，人流与物流分离。工艺方面，确立钢网开孔规范、锡膏印刷参数、贴片压力与吸嘴选型标准、回流焊温度曲线，并制定首件确认与换线流程。
三、配套系统
配套建设空压、配电、防静电及温湿度控制系统。车间温度控制在23±3℃，湿度40%—60%，洁净度满足Class 10000要求。同步部署MES系统，实现工单管理、物料防错、设备联网与实时看板监控。
四、实施计划
项目分三阶段：第一阶段完成设备采购与车间改造；第二阶段完成安装调试与工艺验证；第三阶段试产爬坡，达成设计产能与直通率目标。整体周期约3—4个月。
五、预期效益
产线建成后，预计单线日产能可达80万点以上，直通率≥98%，换线时间控制在30分钟以内，为后续扩产预留接口，形成可复制的标准化建线模式。
