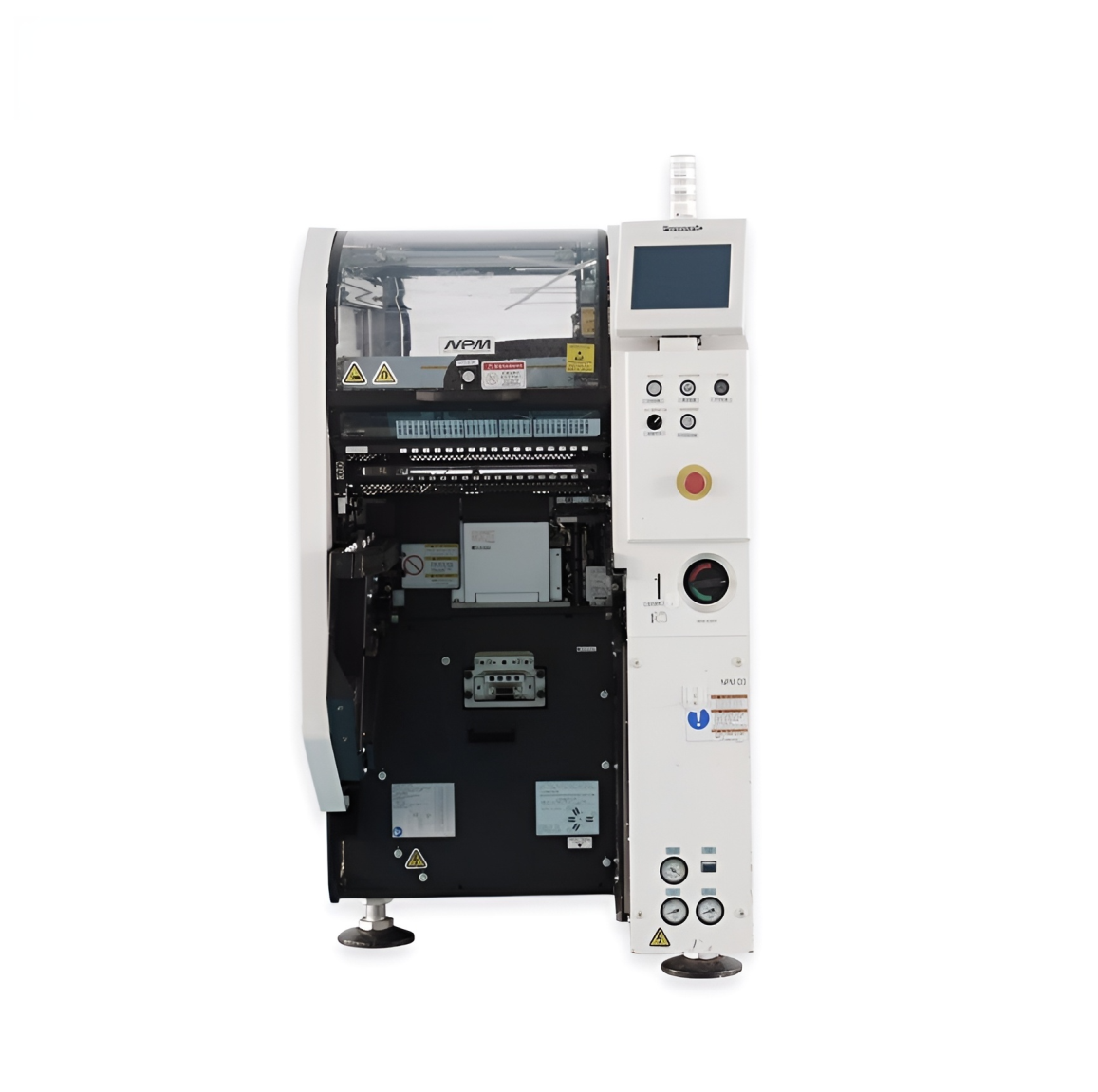

松下NPM-D3A是一款在电子制造行业广泛应用的高速模块化贴片机，其PCB兼容尺寸因轨道配置方式不同而有所差异。下面为大家详细说明。
双轨式配置
在双轨式运行模式下，D3A可处理的PCB尺寸范围为：
最小尺寸：L 50 mm × W 50 mm
最大尺寸：L 510 mm × W 300 mm
双轨式的优势在于两条轨道可独立传送和贴装，实现高效的双板同时生产，特别适合大批量、小尺寸板的生产场景。但由于两条轨道并排布置，占用了横向空间，因此单板宽度被限制在300 mm以内。
单轨式配置
当D3A切换为单轨式使用时，PCB尺寸范围显著扩大：
最小尺寸：L 50 mm × W 50 mm
最大尺寸：L 510 mm × W 590 mm
单轨模式下，整机宽度方向的空间全部让给一条轨道，因此可以容纳宽度达590 mm的大板，适合大型基板、通信设备板、工控主板等产品的贴装需求。
几点说明
长度方向：两种配置下最大板长均为510 mm，这是由设备传送机构和贴装行程决定的。
模式切换：双轨与单轨之间可根据生产需求灵活切换，兼顾效率与兼容性。
实际选型：若产品板宽超过300 mm，必须采用单轨模式；若追求产能且板宽在300 mm以内，双轨模式更具优势。
松下D3A在双轨式下最大可贴 L510×W300 mm的板子，单轨式下最大可贴 L510×W590 mm的板子，用户可根据实际产品尺寸与产能需求合理选择运行模式。
