万兆交换接口板光模块SMT生产线解决方案

发布日期：2026-08-26 作者：点击：

万兆交换接口板光模块具有元件密度高、微小尺寸器件多、混装工艺复杂等特点，需在贴装精度、焊接可靠性及热稳定性方面进行系统性规划。

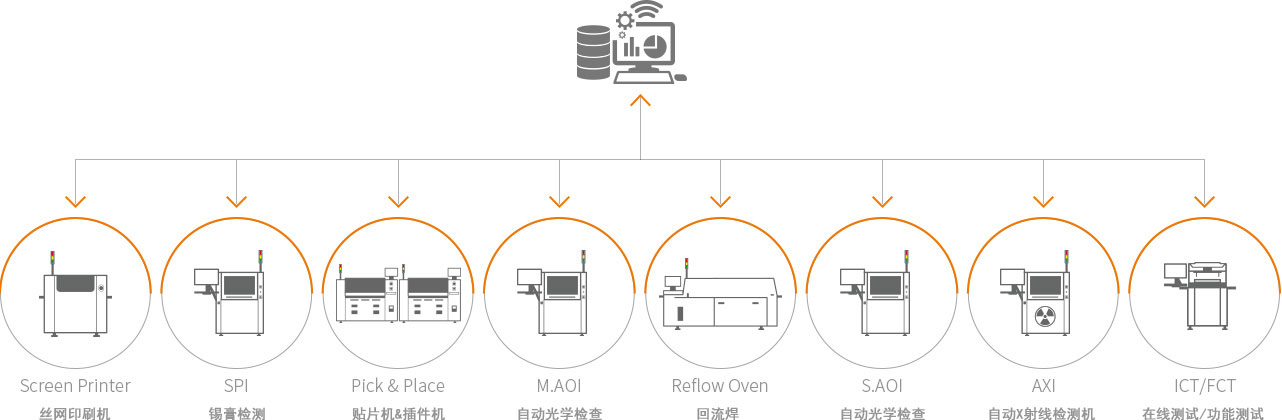

SMT贴装段采用高速+高精度混合贴装线配置。前段部署双悬臂高速贴片机，配置双轨独立供料系统，理论速度达150,000 CPH，负责阻容类微型元件及常规SMD器件的高速贴装；后段配备高精度多功能贴片机，搭载双相机飞行对中系统，贴装精度±25μm@3σ，专门处理BGA、QFN、光模块金手指连接器及屏蔽罩等异形高精度器件。整线配备全自动印刷机，采用真空吸附平台与闭环压力反馈系统，印刷精度±12.5μm，适配0.3mm pitch细间距及01005元件锡膏工艺，并集成3D SPI全检工序，实现印刷质量闭环控制。

DIP焊接段依据产品双面混装工艺需求配置。波峰焊工序采用电磁泵波峰焊设备，波峰高度控制精度±0.1mm，预热区独立温控六段式设计，氮气保护氧含量≤500ppm，满足通孔连接器、大电流电感及部分接插件的焊接，有效抑制桥连与拉尖缺陷。回流焊接采用高温稳定十温区回流炉，最高温度350℃，控温精度±1℃，炉温均匀性±1.5℃，具备氮气气氛切换功能（氧含量≤50ppm可选），内置助焊剂回收系统与链条自动润滑装置，配合专用高温测温板实时监控热冲击曲线，确保BGA焊点IMC层均匀致密，杜绝空洞及冷焊。
