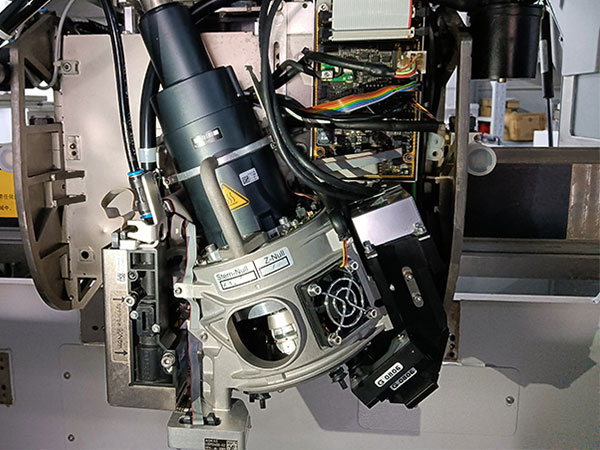

在SMT高精度组装领域，ASMPT贴片机以高速与高可靠性著称。其标准贴片流程是一个高度协同的机电一体化过程，涉及运动控制、真空传感、光学对中及压力管理等多维度闭环控制。以下以经典的CP20P高速贴片头为例，详述当X/Y轴运动结束后，Z轴执行元件拾取与贴装的核心微流程。

一、 运动轴的交接与Z轴下降

当X/Y轴完成水平方向的移动定位，并发出结束信号后，系统进入垂直作业阶段。此时，Z轴控制系统接收到指令，控制贴片头开始向PCB表面或供料器方向下降。这一过程中，星形轴控制着吸嘴的旋转分度，但此时段主要处于等待或预旋转状态。

二、 真空与感应的双重检测逻辑

在贴装前的元件拾取或贴放瞬间，系统执行严苛的检测逻辑。当星形轴发出“结束信号”后，机器以“打开”值执行真空检查，此步骤旨在确认元件是否被稳定吸附。

随后进入关键的元件存在性检测环节：

1、元件传感器触发：系统通过计算Z轴位置减去吸嘴程度的数据差，得出当前元件的精确高度。

2、底部传感器激活：轴控制器激活底部传感器，该传感器用于检测Z轴下降的极限位置或元件是否已触底（即PCB表面）。当底部传感器被触发，意味着Z轴下降行程结束，此时机器立即发出到位信号。

3、模式切换（吹气与压力测量）：在触发底部传感器的瞬间，真空发生器瞬间从“吸取”模式切换到“吹气”模式，并迅速测量吹气压力。这一动作确证了元件已被平稳释放在焊膏上，吹气压力同时作为贴装质量的反馈数据。在此过程中，若处于“挡光板向下”模式，CP20P贴片头施加在元件上的力度通常控制在约2N，确保元件贴合紧密而不损伤。

三、 Z轴复位与吸嘴空载验证

贴装完成后，Z轴开始上升复位。此时，贴装头处理器执行一系列清理与确认指令：

1、复位与关闭：Head Processor立即关闭吹气并复位“底部传感器”信号，为下一次贴装准备。

2、吸嘴空载验证：随着Z轴上升，元件传感器信号释放。系统依据Z轴当前的位置数据，测量吸嘴是否处于“空”载状态（即确认元件已脱离吸嘴）。若检测到吸嘴上仍有元件残留，将触发报警。

3、安全互锁解除：只有当Z轴完全上升到预设的安全位置后，X/Y轴的运动锁才会被解除，允许机器进行下一轮大范围运动。同时，系统维持保持回路的真空检测，星形轴开始旋转，准备下一次吸取。

四、 过程质量监控与吸嘴维护

为确保长期生产的稳定性，流程中内嵌了强制性的吸嘴维护机制。生产期间，每进行350个贴片头循环（该参数可由SIPLACE服务人员根据粉尘环境调整），以及当前电路板加工完成后，机器将自动运行吸嘴扫描程序。此程序利用光学检测清洁度与磨损情况。

此外，贴片机提供了极高的检测透明度，可通过贴片机操作接口在四个不同级别中配置吸嘴质量检查的严格程度，从简单的堵塞检测到高精度的共面性分析，让工程师能根据产品精密等级灵活调整防错策略。

这一系列环环相扣的流程设计，体现了ASMPT在防止漏贴、错贴以及保护微小组件力学特性方面的高水准工程控制力。
