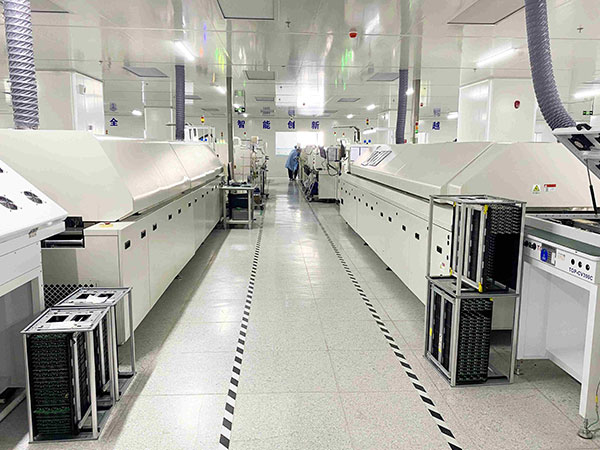

人形机器人核心控制板作为“大脑”与“小脑”的物理载体，其SMT生产需兼顾高密度互联与绝对可靠性。以下是针对其特点的整线解决方案。
一、工艺难点与设备选型
控制板普遍采用HDI设计，集成FCBGA、01005及Pop封装，对设备精度要求极高。
印刷环节：针对0.3mm及以下间距的BGA，建议配置真空顶针平台和闭环压力反馈的锡膏印刷机，保证底部平整。
贴装环节：头部采用全直线电机驱动的高速高精度贴片机，至少配置多组3D共面性检测飞行相机，确保01005元件和屏蔽盖的贴装精度在±25μm以内。
焊接环节：采用十温区以上的高填充氮气回流焊，炉温均匀性控制在±1.5℃内，能有效抑制双面重熔时的掉件风险。真空炉可进一步将气泡率控制在5%以下。
检测环节：在线3D AOI（自动光学检测）必不可少，需具备高精度激光或摩尔条纹量测，实现共面性与Pop的逐层检测；整板功能验证则依赖自动化ICT（在线测试）与定制化FCT（功能测试）。
二、智能物流与系统集成
整线引入AGV或轨道式自动接驳实现单件流生产，非标异形插件的装配需柔性供料系统配合。所有设备通过MES（制造执行系统）串联，实现关键制程参数（如锡膏黏度、炉温CPK、贴装抛料率）的实时监控与闭环调整，并建立单板级全过程追溯档案。
三、可靠性强化
人形机器人面临高频震动与高电流冲击，建议增加PCBA表面纳米涂层喷涂及在线老化测试。在FCT测试站重点进行电机驱动电路的高压高负载动态仿真，确保控制核心在复杂工况下的生存能力。
