人形机器人激光雷达 PCBA 集成高速光感芯片、精密 BGA、微型 0201 无源器件与激光发射接收模组，对贴装微米级精度、焊接均温性、制程稳定性要求严苛。本方案采用 ASMPT TX2 高速精密贴片机搭配 HELLER 1936 MK7 十温区回流焊，搭建一站式高良率 SMT 产线，适配多线激光雷达主板规模化量产。

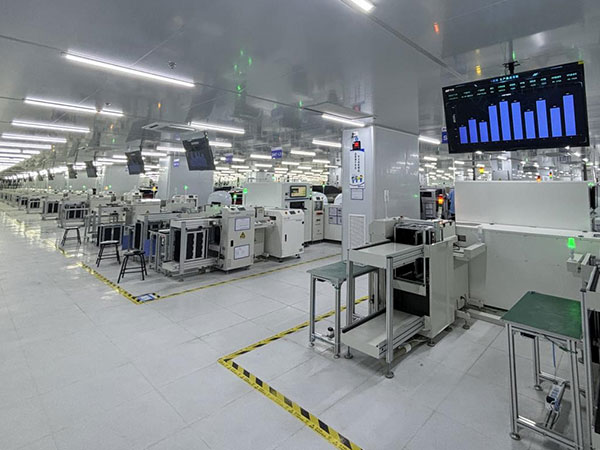

产线完整流程包含 PCB 上板、激光钢网锡膏印刷、SPI 三维锡膏检测、ASMPT TX2 精密贴装、HELLER 1936 MK7 回流焊接、3D AOI 检测、X-Ray BGA 焊点探伤、下板缓存八大工序，全程数据互通，满足工业 4.0 追溯管控需求。

核心贴装单元选用 ASMPT SIPLACE TX2 双悬臂贴片机，单机贴装效率达 85500CPH，重复定位精度 ±25μm@3σ，完美适配激光雷达板密集 BGA、QFN 光感芯片与微型阻容件贴装。设备搭载高清独立视觉成像系统，可自动补偿 PCB 翘曲偏差，低压力贴装模式最低 0.5N 贴装压力，杜绝激光光敏元件压损；兼容 0.12mm 微型芯片至 200mm 异形光学组件，无线智能飞盘料架减少换料停机时间，离线编程快速切换单线、多线雷达 PCB 订单，兼顾批量量产与小批量试产柔性需求，狭小占地布局适配车间产能扩容规划。

焊接工序配置 HELLER 1936 MK7 十加热区回流焊炉，上下独立控温，温控精度 ±0.1℃，炉内板温差 ΔT 极低，有效规避激光雷达厚铜基板、多层复合板冷热形变问题。设备支持氮气密闭工艺，氧含量可控至 100ppm 以内，大幅降低精密光电器件焊点氧化、空洞缺陷；三段独立冷却模组精准控制降温速率，缓解 BGA 底部焊球热应力开裂。创新在线助焊剂回收系统无需停机维护，能耗较传统设备降低 12%，适配雷达板无铅低温锡膏专属温度曲线，稳定保障光学传感器焊点可靠性，整机支持洁净室改造，满足高端人形机器人零部件无尘生产标准。

配套辅助检测设备实现全制程防错：SPI 实时监控锡膏厚度偏移，3D AOI 检出偏位、虚焊、立碑，X-Ray 穿透检测激光雷达底部隐藏 BGA 焊点空洞。整线搭载 CFX 工业互联接口，ASMPT 与 HELLER 设备数据同步上传 MES，物料消耗、贴装良率、炉温曲线全程存档追溯。

方案兼顾精度、产能与成本，单条产线日产能可达激光雷达主板 1.2 万片，BGA 焊点良率稳定 99.95% 以上，适配人形机器人量产爬坡、多型号雷达共线生产需求，解决光学精密电路板贴装偏移、焊接失效等行业痛点。
