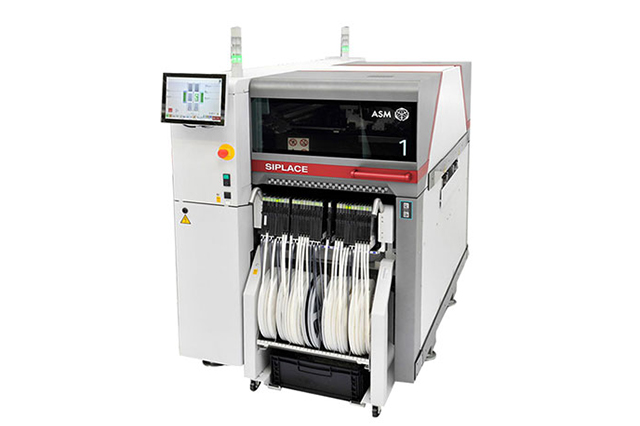

在手机生产中，从微小的电阻电容到复杂的芯片，ASMPT西门子贴片机TX2i 均能精准贴装。以 008004 公制（0.25 毫米 x 0.125 毫米）这类新一代最小型元器件为例，ASMPT西门子贴片机TX2i 可首次实现全速贴装，满足手机主板高密度、小型化的贴装需求，确保手机性能稳定且轻薄便携。平板电脑和笔记本电脑的主板集成度高，ASMPT西门子贴片机TX2i 的高精度（可达 25µm @ 3 sigma）与高速贴装能力（高达 96,000 cph 基准速度），能快速且精准地将各类处理器、存储芯片等关键元器件贴装到位，保障产品高效生产与稳定运行。

ASMPT西门子贴片机TX2i基板识别

印刷板识别由光纤传感器（包括由发射器和接收器组成的控制单元）监控。

每个轨道在输入、PA 和输出部分有 3 组光纤传感器。

每个轨道在 PA 中至少有一个激光束传感器。

作为可选部件，第二个光纤传感器可以使 PA 区停两块印刷板。

ASMPT西门子贴片机TX2i停止在贴片区的印刷板

PCB 到达贴片区域时，通过光束中断可以检测到 PCB，这时传送导轨皮带的速度会降低。

大约100 毫秒后，激光传感器识别缓慢到达的印刷板的前边，然后印刷板将停止。

ASMPT西门子贴片机TX2i仅适用于带真空支撑工具的贴片机：

PCB 到达贴片区域时，通过真空支撑工具上光束的中断可以检测到 PCB。

当 PCB 到达贴片机软件所定义的位置（“Offset PCB sensor backwards”值）时，传送导轨皮带更改其方向，PCB 向后移动并停止。

然后，升降台（板）提升，真空打开。当达到真空值时，即可启动贴片工艺。

ASMPT西门子贴片机TX2i板子夹紧

印刷板停止时，升降台（板）被升降电机升起，并夹住印刷板。

使用传送导轨皮带电机的电流和编码器系统检查夹紧状态。此功能由传送导轨控制板完成。

PCB 板被轨道系统的固定夹紧装置，由底部往上夹紧。

ASMPT西门子贴片机TX2i夹紧单元

印刷板顶部和贴片头之间的距离对于每张板始终相同，无论板的厚度是多少。此特点具有以下优势。

贴片速度与 PCB 板厚度无关。

基准点识别经过优化。印刷板上边和 PCB 相机之间空间一致表示 PCB 相机总是关注印刷板的上边。
