SMT贴片机有哪几种供料器你知道吗?

您的当前位置: 首 页 >> 新闻中心 >> 行业资讯

SMT贴片机有哪几种供料器你知道吗?

发布日期:2023-11-17 作者:托普科 点击:

SMT贴片机有哪几种供料器你知道吗?

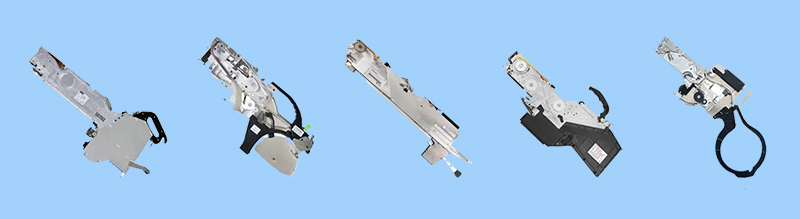

SMT贴片机供料器(也称飞达、喂料器、料枪)有几种?答案有4种,是贴片机最主要的配件,用于将物料传递给贴片机进行贴装。每个料槽装各种类型的电子元器件。

在生产过程中,SMT供料器通过将料槽中的元器件逐个取出,并准确地放置到PCB板的焊盘上,实现电子元器件的自动装配。SMT供料器的性能直接影响着SMT生产线

的效率和品质。那它有哪几种呢?分别是:带状送料器、管状送料器、托盘送料器和散装送料器等。下面分别来讲一下它们有什么特点:


一、带式送料器

1、带式送料器结构方式:有爪式、轮式、气动式以及多间距电动式,现在已经发展为高精度电动式,高精度电动式与传统结构方式相对,传送精度更高、送料速度更快、

结构更加紧凑,性能更稳定。 能够大幅度的提高生产率。


2、带状料的型号有:8毫米、12毫米、16毫米、24毫米、32毫米、44毫米、56毫米、72毫米,其中,12毫米以上的带状送料器传输间距可根据部件情况进行加强。

间距有2mm4mm8mm12mm16mm等;

卷轴直径尺寸:7 in、13 in。




二、管式送料器

管式送料器通常使用振动送料器来保证管中元器件不断进入贴片头吸取位置,一般PLCC和SOIC是用这种方式来供料的。管式供料器有对元器件引脚保护作用好,稳定性

和规范性较差,生产效率较底的特点。 因此,一般只用于SMT贴片加工小批量生产加工


三、托盘式供料器

托盘式送料器主要是用于QFP、PLCC、BCA等ic集成电路元器件。分为单层结构和多层结构,单层托盘式送料器是直接安装在贴片机送料器架上,占用多个糟位,适用于托

盘式料不多的情况;多层托盘式送器料有多层自动传送托盘,占用空间小,结构紧凑,适用于托盘料比较多的的情况,盘装元器件多为各种IC集成电路元件。 在使用托盘式料

时,需要注意保住大管角外露元器件,以防止在运输和使用中造成机械和电性能的损坏。在托盘中使用TQFP、PQFP、BGA、TSOP和SSOPS元器件时,托盘尺寸可以达到

150mm x 330.2mm,高度25.4mm。托盘式送料器不仅可以供给贴片机拾取元器件,也可以做为贵重元器件的势抛料站。


四、散料盒式送料器(振动飞达)

散料盒式送料器,又称为振动式送器料,主要是将元器件自由地装入成型的塑料盒或袋内,通过用振动式送料器或送料管把元器件依次送入贴片机,使用于MELF和小外形半

导件元器件,只适用无极性矩形和柱形元器件,而不适用于极性元器件。


以上就是常见的几种SMT贴片机供料器种类,每种供料器都有特点和应用范围。在选择供料器时,需要根据不同包装元器件的生产线需求和物料的特性来选择。

作为一个专业做SMT整线的大规模实力厂家来说,怎么可能会少了SMT贴片机各种品牌的飞达呢,文章看到底部了,如果您正好有飞达的需求,我们正好也有哦!
