金丝键合短尾问题分析及解决

您的当前位置: 首 页 >> 新闻中心 >> 技术知识

金丝键合短尾问题分析及解决

发布日期:2022-04-28 作者: 点击:

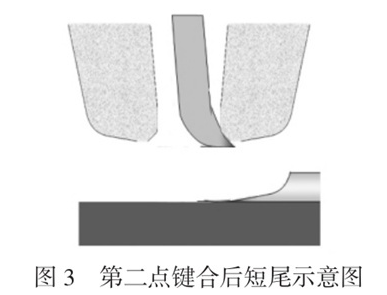

短尾是金丝键合打线过程中常见的一种故障,即键合完第二点后,金丝无法从劈刀孔中伸出用于形成下一点金球的尾线。图 3 给出了金丝第二点键合后短尾的典型示意图,对比图 1(d),扯断金丝后,劈刀孔内的金丝无法被拉出劈刀孔,即无法形成尾线。通常情况,在短尾现象发生后,金丝尾线往往与劈刀内壁粘连,严重情况会堵塞劈刀。


按照短尾现象发生的时间,可以将短尾分成两大类:

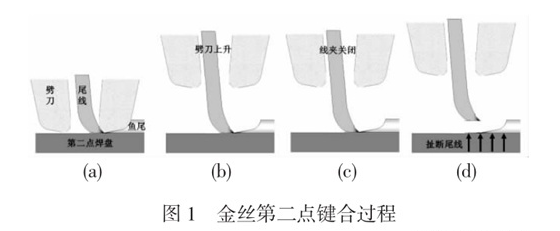

1) 以图 1(c)中线夹关闭为临界点,在此之前,金丝可能已经被切断。这时虽然线夹处于打开状态,由于尾线与劈刀之间、尾线与劈刀孔内壁之间存在粘附力和摩擦力,尾线仍然会被劈刀带起,形成了第一类短尾;


2) 在图 1(c)线夹关闭之后,在后续的扯断尾线过程中,金丝尾线由于断裂引起第二类短尾。


这两类短尾现象产生的机理有所不同。第一类短尾形成的原因主要是尾线与劈刀之间的粘附力和摩擦力偏高,或者尾线与焊盘和金丝鱼尾部分之间的拉脱力偏低。导致即使线夹处于开启状态,劈刀向上拉起动作仍然可以把尾线从焊盘上带起,这样,就无法通过向上拉起劈刀的动作,形成图1(c)中较长的尾线;第二类短尾的形成,发生在扯线过程中,通过劈刀拉起和线夹关闭的动作,尾线已经在劈刀外预留了足够长。但可能由于键合参数不当,或者金丝


损伤,导致扯线过程中,金丝尾线的断口未出现在理想的位置,而是在靠近劈刀口或劈刀口内。


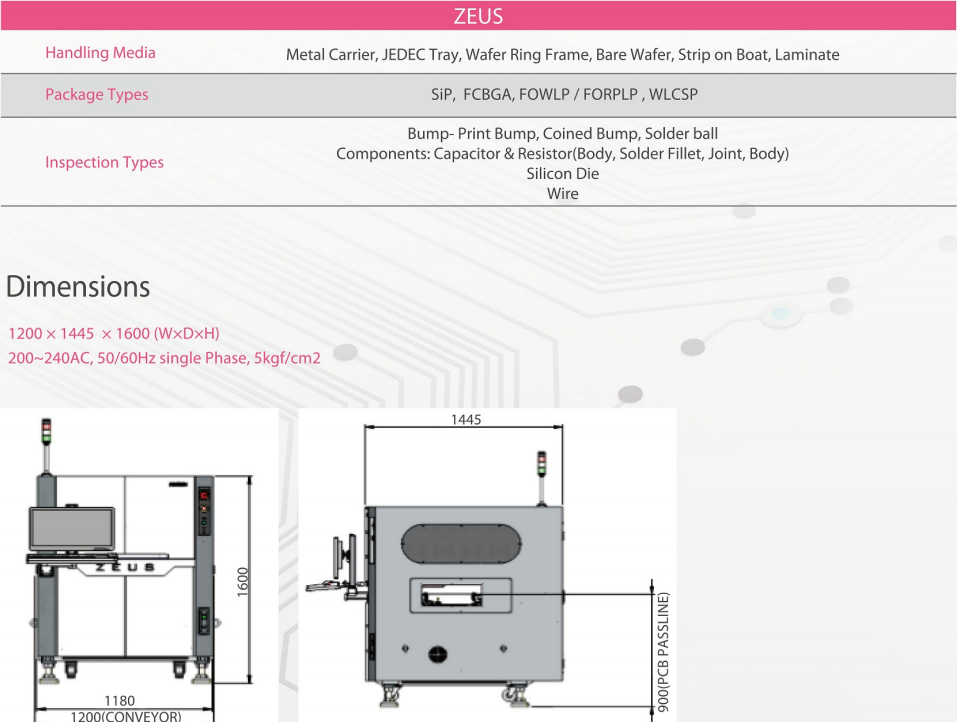

托普科实业提供奔创3D AOI检测设备专业检测金丝键合短尾等问题!
