ASM SIPLACE CA 晶圆、半导体芯片贴片机

您的当前位置: 首 页 >> 新闻中心 >> 行业资讯

ASM SIPLACE CA 晶圆、半导体芯片贴片机

发布日期:2021-09-29 作者: 点击:

SIPLACE CA (芯片装配)平台使用粘片或者倒装芯片工艺直接贴装晶圆上的裸芯片。它支持SIPLACE X系列提供的所有SMT贴装功能。SIPLACE CA能用于直接粘片或者全部SMD贴装,或可用于混合应用中,将裸芯片与SMD放在一个工序中贴装。


主要优势一览

每小时贴装高达46,000个倒装芯户

每小时处理高达30,000粘片元器件

每小时(基准)处理高达126,500个SMD元器件

支持的流程:倒装芯片、粘片、SMD贴装

处理0201公制的能力

晶圆大小: 4“—12”

12“8”晶圆扩张器

扩片环处理能力

助焊剂模块(LDU 2X)

具有自动晶圆切换功能的水平晶圆系统

多芯片能力


SIPLACE晶圆系统(SWS)的集成使SIPLACE CA能够将标准SMT贴装流程,与直接贴装晶圆上的芯片的流程组合在一起。这一独特的单平台概念可支持直接粘片流程和倒装芯片流程。该平台的可扩展性可帮助优化不同封装如RF—MCM.FCIP,FC—MLF,FC—CSP的贴装成本。


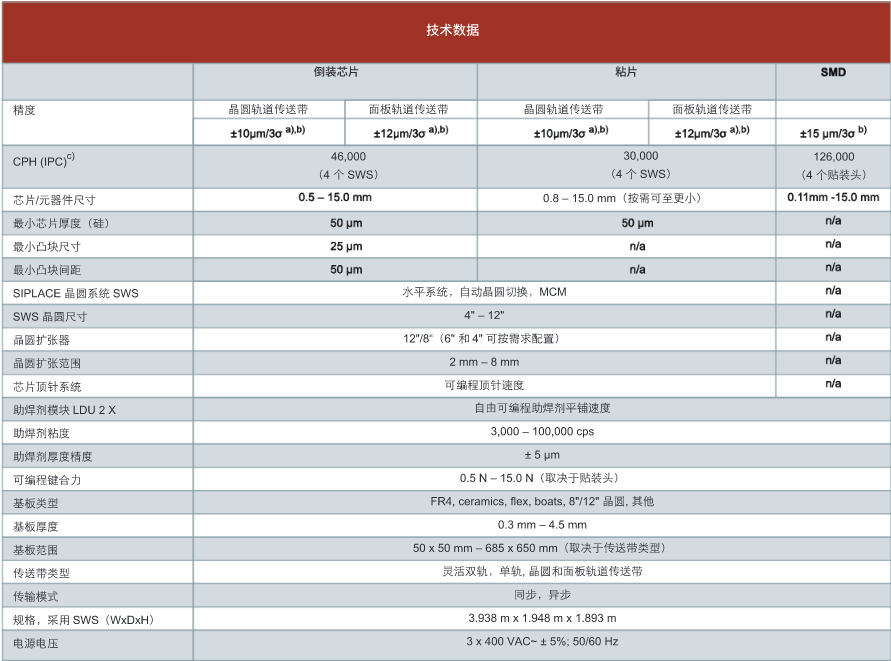

水平系统

最大晶圆尺寸:12"

8“/12”晶圆扩张器

扩片环处理能力

晶圆图谱支持

自动晶圆切换

多芯片能力

最小芯片厚度:t ≧50 μm(芯片)

芯片尺寸:0.5—15 mm


低压力贴裂

非接触式取料,非接触式贴装和0.5N贴装压力的特性,可以最小化敏感元器件/芯片的压力。


准确可靠的浸渍高度

助焊剂厚度精度:±5μm

浸渍凹槽精度: ±3.5 μm

助焊剂加料传感器(可选)

可编程助焊剂平铺速度

可编程浸渍停留时间


SIPLACE CA支持SWS和供料器交换台车之间的切换。新产品或者来料方式的改变(比如晶圆,供料器交换台车)可以被轻松适应。


本文网址:http://www.semismt.com/news/538.html

关键词:SIPLACECA,ASM
