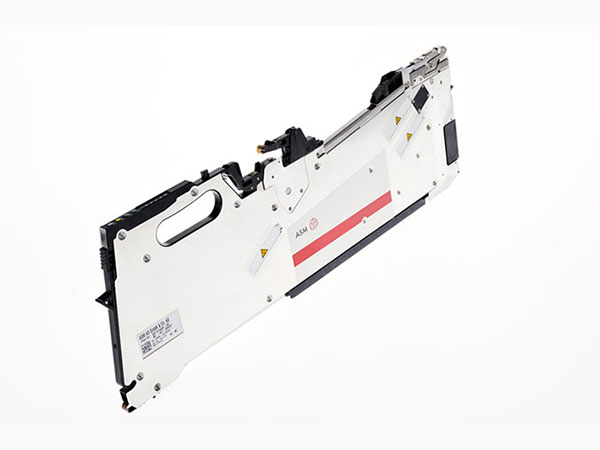

西门子贴片机 SIPLACE X 系列采用高精度模块化设计，其料带供料器（Feeder，即飞达）是实现稳定高效贴装的核心部件。在选型和产线配置时，掌握飞达的物理尺寸与占用槽位至关重要。

X 系列飞达模块的标准外形尺寸中，长度通常约为 587 mm，高度约为 200 mm。这一长高尺寸相对固定，而宽度则根据所处理元件的封装规格不同而变化，并与供料器在转换料台上所占用的物理位置数量直接相关。飞达不具备向上突出的翻盖结构，且安装后其料袋顶部边缘上方的干扰轮廓最大高度被严格限制在 ≤ 3 mm 以内，这种极低矮的设计显著降低了与贴片头发生碰撞的风险。

根据不同料带宽度，X 系列飞达的宽度与占用槽位对应关系如下。此处的“宽度”并非飞达实际的外壳宽度，而是其在转换料台上的模块化槽位占用宽度指标：

4 mm 飞达：占用宽度 10.8 mm，仅需 1 个供料器模块位置（槽位），用于 0201、0402 等微小元件。

SmartFeeder 8 mm 飞达：标准型占用宽度 10.8 mm（1 个槽位），是贴装 0603、0805 等片式元件的主力型号；其双轨版本 2x8 mm 则在 22.6 mm 宽度内提供双轨道（2 个槽位），大幅提升供料密度。

SmartFeeder 12 / 16 mm 飞达：用于大尺寸电容或小型晶体管，占用宽度均为 22.6 mm（2 个槽位）。

24 mm 飞达：占用宽度 34.4 mm，占据 3 个槽位。

32 mm 飞达：用于较大封装或卷装芯片，宽度 46.2 mm（4 槽位）。

44 mm 飞达：宽度 58.0 mm，占 5 个槽位。

56 mm 飞达：宽度 69.8 mm，占 6 个槽位。

72 mm 飞达：宽度 81.6 mm，占据 7 个槽位。

88 mm 飞达：最大型料带飞达之一，占用宽度达 105.2 mm，需要 9 个槽位。

此外，西门子贴片机 X 系列还包含盘式供料器及振动飞达等特殊型号，用于托盘封装或散料元件。了解上述规格，有助于工程师进行精确的线体平衡计算与供料器站位规划，最大限度发挥 SIPLACE X 系列贴片机的高效产能。
