随着电子元件尺寸持续微型化（如 0402、0603 封装）以及超高密度实装成为主流，基板翘曲、锡膏印刷偏移等因素导致贴装位置偏差的问题日益凸显。传统的“印刷-贴装-检查”开环模式已难以满足精度要求，松下 APC（Advanced Process Control，先进过程控制系统）正是为解决这一痛点而设计的智能化闭环管理系统 。

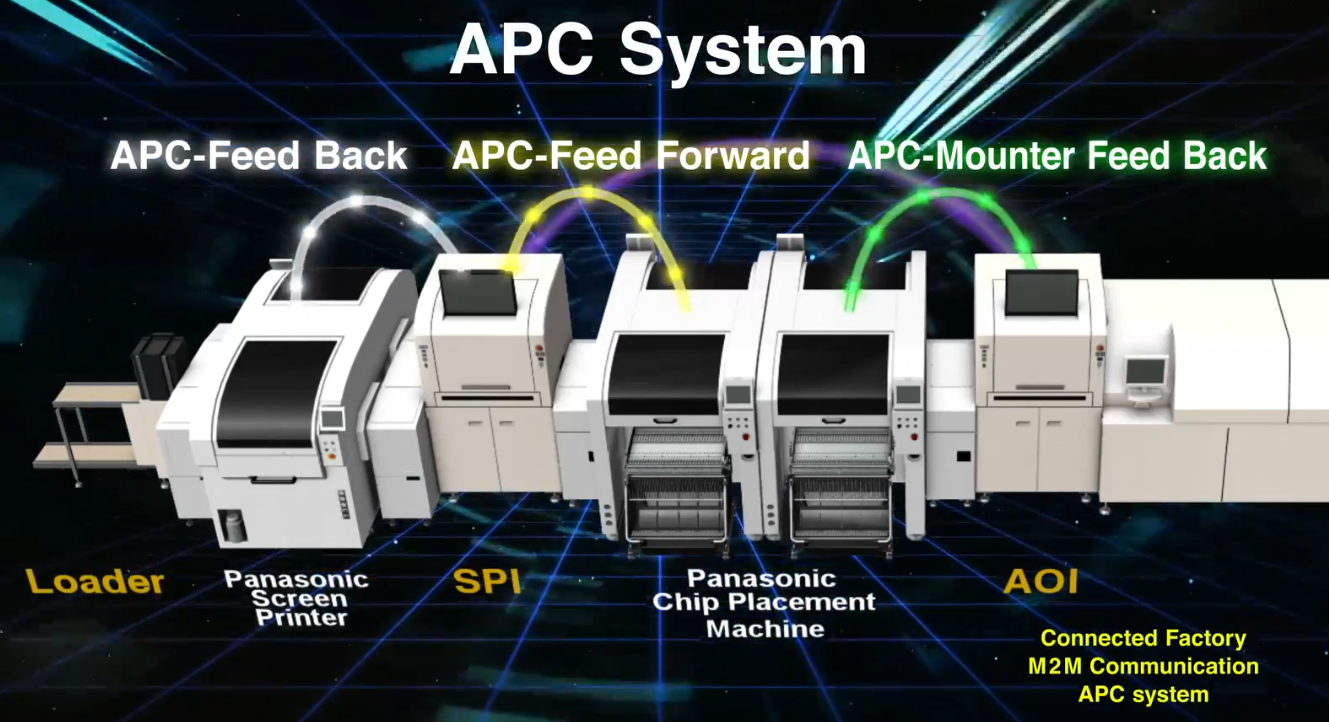

APC 系统的核心逻辑在于通过“连接”检查机与贴片机，利用实时数据流自动修正偏差，而非依赖事后的人工调试。其系统架构主要包含三大控制闭环：
APC-FB（印刷反馈控制） ：利用 3D 锡膏检查机（SPI）的测量结果，对锡膏位置与体积进行统计处理并反馈至印刷机。该功能利用松下专有算法，可自动调整网板清洁频次与印刷位置，确保焊盘与锡膏的对位精度，从源头稳定印刷品质 。
APC-FF（锡膏位置前馈） ：针对软板、陶瓷基板等易发生不规则变形的基板，将 SPI 检测到的每个电路锡膏重心坐标前馈至贴片机。贴片机将不再机械地识别焊盘中心，而是以锡膏重心为基准调整贴装坐标（X/Y/θ），最大限度利用回流焊时的自对准效应，有效抑制元件浮起、偏位及 BGA/CSP 底部气泡的产生 。
APC-MFB2（贴装反馈控制） ：在实装后通过 AOI 测量元件的实际偏移量，并将补正值反馈至贴片机各吸嘴。该系统能自动修正因设备热胀冷缩或吸嘴磨损导致的批次性轻微偏移，维持长期生产下 ±15μm 级别的高精度贴装 。
在实际应用中，APC 系统不仅能通过跳过不良图形区域来降低元件损耗成本，还能大幅缩短基板识别时间以提升产能。通过将检查数据转化为前馈与反馈指令，松下 APC 系统为高密度复杂基板的生产提供了自适应、低不良率的智能化保障 。
