SMT贴片与DIP插件混合生产车间需兼顾自动化效率与柔性插装能力，设计核心在于工艺流程分区、物流路径优化及环境控制。

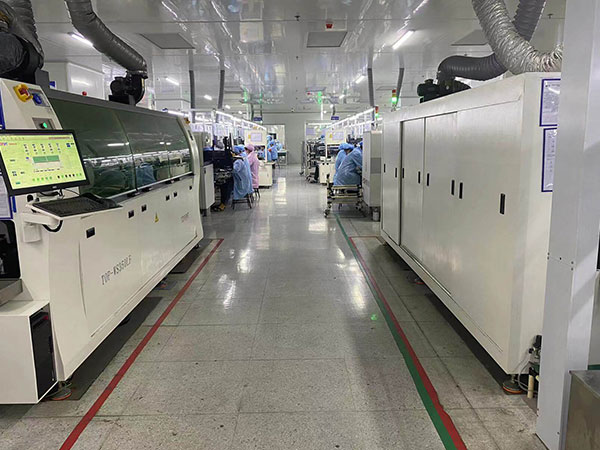

车间整体划分为SMT贴片区、DIP插件区、检验维修区及物料中转区四大功能模块。SMT贴片区配置全自动印刷机、高速贴片机、回流焊炉及AOI光学检测仪，按“上板—印刷—贴装—回流—检测”单向流水线布局，设备间距保持0.8米以上便于维护。DIP插件区采用环形流水线设计，设置插件工位、波峰焊机及补焊台，工位配置防静电工作台与物料架，波峰焊区域独立隔断并安装排风系统。
物流路径实行“人机分流、单向流转”原则，SMT成品板经检验后通过传送带直接转入DIP插件线前端，避免交叉迂回。地面以黄线标定通道与作业区，AGV小车沿主通道运送物料，减少人工搬运干扰。物料中转区邻近两区入口，按“先入先出”原则设置电子料架与湿度敏感元件防潮柜。
环境控制方面，车间整体维持温度22±3℃、湿度45%~65%RH，SMT区域加装局部洁净罩，洁净度达万级标准，DIP波峰焊区域独立配置烟雾净化系统。地面铺设防静电环氧地坪，所有工作台、设备接地电阻小于4Ω，人员穿戴防静电服与手环。
辅助设施包括中央供气系统、压缩空气管路及照明系统，照明照度在检验工位达1000Lux以上。车间预留10%扩展面积，便于后续增加贴片机或插件线。整体设计以工序顺流为核心，通过分区隔离与规范物流，实现SMT与DIP的高效协同生产。
