针对智能传感器高精度、高可靠性（如车规级IATF 16949）及多品种的生产特点，本方案选用西门子SIPLACE X4i S高速贴片机与Heller 1913 MK7回流焊炉，构建具备“零缺陷”能力的高端SMT产线。旨在解决传感器制造中对贴装精度（±36μm）、极小元件（0201）处理能力及无铅/氮气无氧化焊接的严苛挑战。

一、 核心设备选型与配置

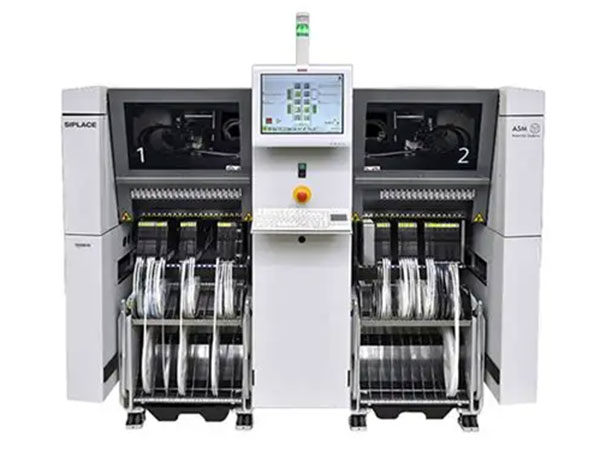

1. 印刷与贴装：西门子SIPLACE X4i S

作为产线核心，X4i S拥有4个独立悬臂，理论速度高达200,000 CPH，兼顾产能与柔性。其关键优势在于：

超高精度：贴装精度可达±36μm @ 3σ，角精度±0.5°，满足MEMS传感器、微芯片的精密对位要求。

极低缺陷：拾取率高达≥99.95%，不良率低至≤3 DPM，配合其6级照明系统，确保对微小元器件的稳定识别与贴装。

柔性生产：支持0201（公制）至6x6mm元件范围，配备148个8mm供料器位，可快速切换生产线，适应多规格传感器混流生产。

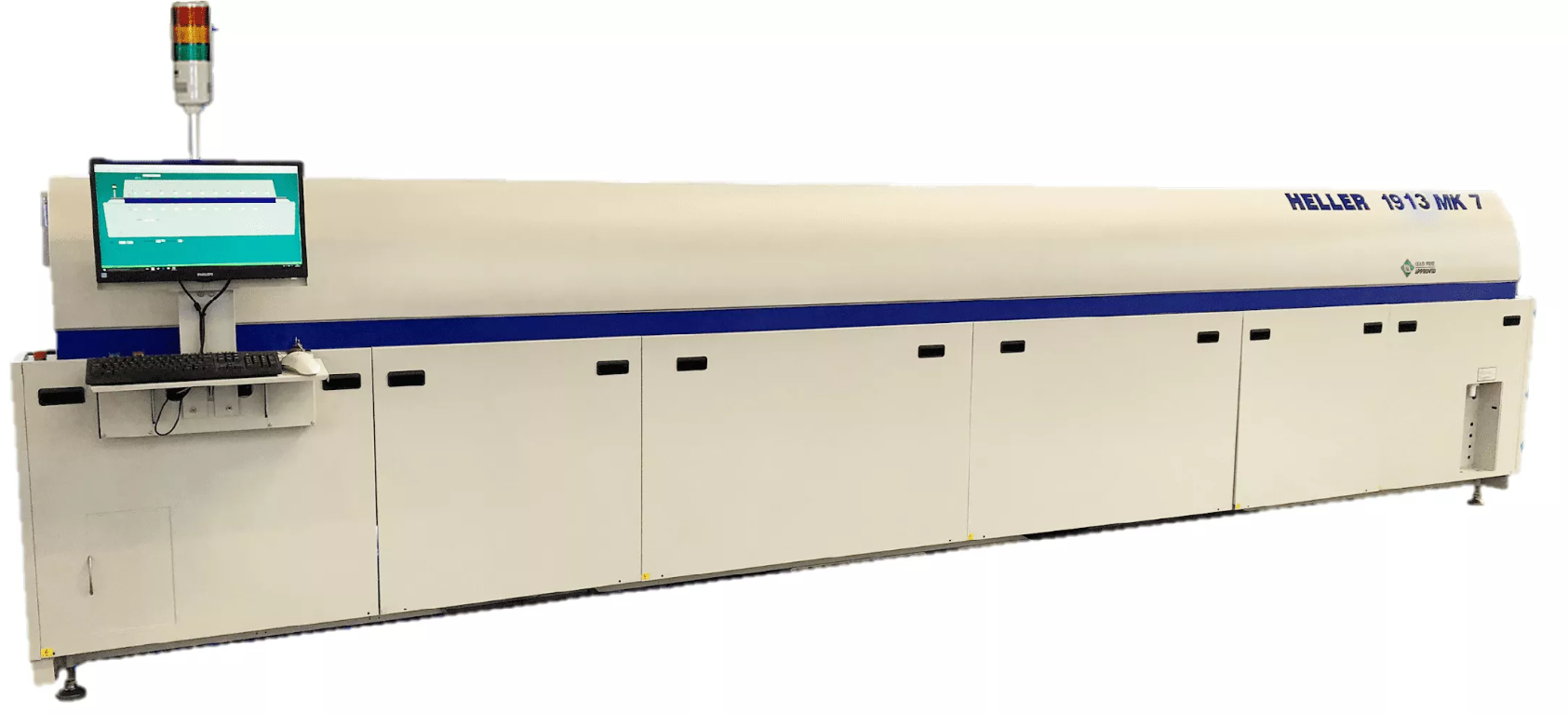

2. 焊接：Heller 1913 MK7回流焊炉

针对传感器对温度均匀性和洁净度的严苛要求，采用13温区的1913 MK7：

均温与低ΔT：优化的加热模组确保PCB板面温差极小，这对于热容量差异大的传感器板至关重要，能有效防止元件立碑或虚焊。

无氧化环境：具备氮气工艺选项，可将氧含量控制在<100 ppm，防止传感器焊点及敏感金属表面在高温下氧化。

洁净生产：配备革新的助焊剂回收系统，减少残留，避免传感器敏感元件受污染。同时符合Class 1000洁净室标准。

智能监控：内置热监测与能源管理系统，支持产品追溯，满足车规级追溯需求。

二、 工艺流程与实施要点

全流程防错：在印刷后配置SPI（锡膏检测仪），与贴片机、回流焊形成闭环反馈。X4i S的高精度贴装与SPI数据联动，实时修正贴装参数。

环境控制：产线实施严格的ESD（静电放电）防护体系。Heller 1913 MK7的氮气保护与低残渣设计，直接提升了传感器在高温焊接环节的良率。

数字化管理：利用设备的工业4.0接口（如Heller的IoM功能），采集SIPLACE X4i S的贴装力数据（1.3-4.5N可调）及回流焊各温区温度，建立传感器生产的“数字孪生”，实现对关键工艺参数的实时监控与预警。

三、 预期效益

质量提升：将传感器焊接缺陷率降低至PPM级别，消除空洞与虚焊。

高精度保障：满足0201元件及高密度BGA贴装，确保传感器信号传输的完整性。

可追溯性：实现从锡膏、贴装到焊接的全流程数据追溯，符合汽车电子严苛的审核标准。
