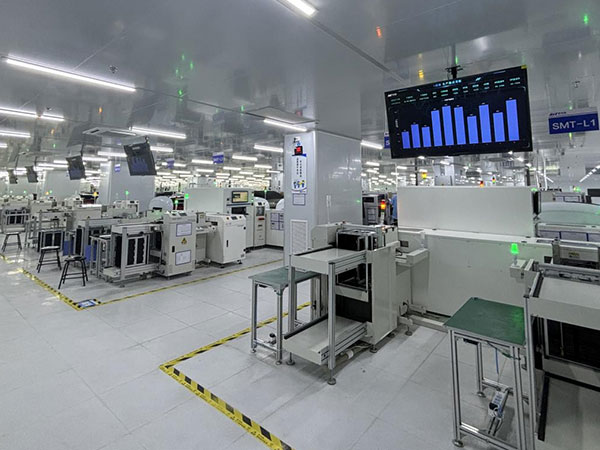

针对光模块产品高频、高速、高集成度的特性，以及其PCB常采用高频材料、厚铜板及大尺寸板卡的趋势，SMT（表面贴装技术）生产线需具备精密、低损耗、高可靠性的制造能力。本方案提供核心设备配置建议：
1. 全自动印刷机：高频材料与厚铜板适配
选用具备分段式动态张力控制与闭环压力反馈的印刷机。针对高频材料（如Rogers、PTFE）表面能低、易滑动特性，配置专用防滑夹具及高精度钢网；针对厚铜板（≥3oz），采用加强型真空吸附平台及阶梯式刮刀压力曲线，确保锡膏填充饱满无拉尖。
2. 高精度贴片机：大尺寸PCB+精密贴装
采用模块化高速/高精度复合型贴片机。支持大尺寸PCB（≥600mm×600mm，甚至更长背板）。贴装精度达±15μm（CPK≥1.0），满足光芯片、TIA、金手指端精密连接器的高速高精度贴装。配备共面性检测及元件高度补偿功能，防止贴装压力损伤高频器件。
3. 回流焊系统：氮气炉+低氧低损耗焊接
核心配置全热风氮气回流焊炉，炉膛内氧含量控制在≤1000ppm（关键模块推荐≤100ppm）。氮气环境可显著减少高频焊点氧化，提升润湿性；配合低空洞焊接工艺（推荐真空辅助回流焊可选），将BGA/QFN底部空洞率控制在≤5%（行业标准通常≤10%），保障光模块高频信号完整性及散热效率。
4. 高分辨率AOI检测：聚焦高频器件
配置高分辨率3D AOI（最小解析度≤10μm），专设高频器件检测算法，如：检测微带线、共面波导处锡膏桥接、少锡；检测高频连接器引脚共面性及偏移；针对微小01005/008004器件及金手指区域进行定向成像，杜绝潜在信号反射与插损风险。
