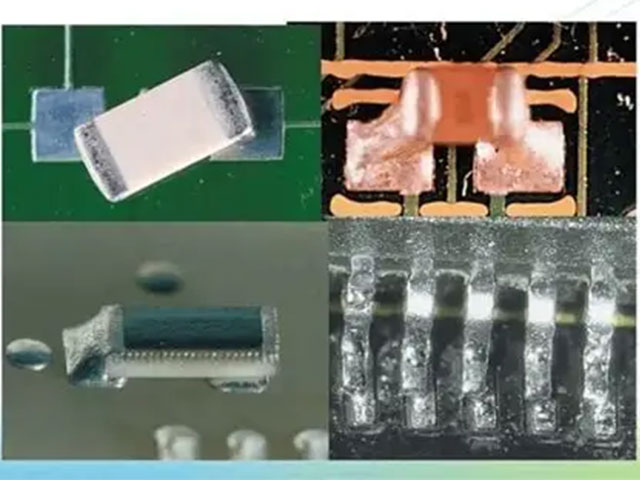

在表面贴装技术（SMT）生产中，元件贴装偏移是影响产品可靠性的关键缺陷之一。国际电子工业联接协会（IPC）发布的IPC-A-610系列标准，为业界提供了统一的偏移量判定依据。
一、IPC标准对偏移量的分级要求
根据IPC-A-610G（电子组件可接受性）标准，元件偏移允收标准根据产品等级分为三级。2级（专用服务类电子产品） 要求元件偏移不得超过焊盘宽度或元件端子宽度的50%；3级（高可靠性电子产品） 则更为严格，偏移量不得超过25%。对于片式元件，端子绝对不允许完全移出焊盘，否则无论等级均判定为缺陷。
二、不同类型元件的具体量化指标
对于片式电阻电容，标准以焊端宽度为基准。以0402封装为例，当焊盘宽度为0.5mm时，3级产品允许的最大偏移量仅为0.125mm。对于QFP等引脚器件，偏移量控制在引脚宽度的25%以内；BGA器件则要求焊球中心偏移不超过球径的25%。在01005微型元件应用中，由于焊盘仅200μm，100μm的偏移即达到2级标准极限，这对贴装精度提出了极高要求。
三、阻焊层偏移的关联标准
除了元件贴装，PCB阻焊油墨偏移也直接影响焊接质量。IPC-A-600H规定，阻焊开窗相对于焊盘边界的偏移不得超过0.05mm（2mil）；对于高密度BGA区域或3级产品，该要求通常收紧至0.025mm（1mil）。任何导致油墨侵入焊盘有效区域的偏移，即使数值在公差内，也被视为不可接受。
四、实现标准要求的关键控制
要达到IPC标准，需多环节协同：贴片机重复精度需控制在±0.025mm以内，CPK值大于1.33；锡膏印刷偏移量应小于钢网开口的15%；回流焊过程中需确保热风对流均匀，防止熔融锡膏表面张力不均拉偏元件。
