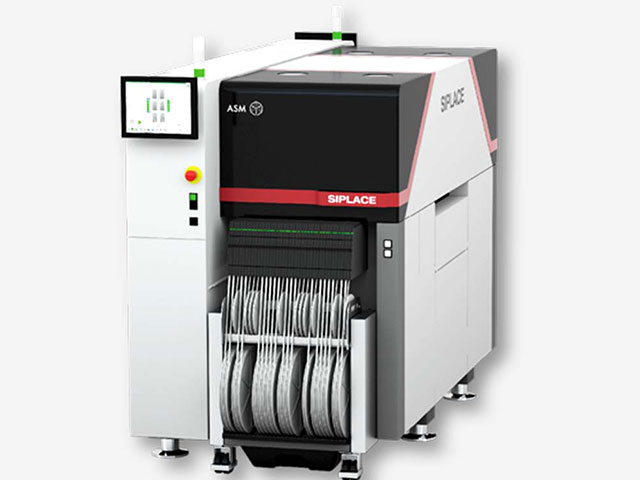

在表面贴装技术（SMT）生产中，PCB的平整度是保证贴装精度的关键前提。针对ASMPT TX2高性能贴片机而言，PCB的翘曲控制尤为重要，它直接影响到机器的光学识别系统能否正常工作以及最终的贴装良率。

1. 翘曲对光学对焦系统的挑战

ASMPT TX2贴片机依赖高精度的数字相机系统进行基准点识别和贴装对位。该设备的数字相机系统设计焦距容差为2毫米。这意味着当PCB因应力或热膨胀产生翘曲时，电路板表面不同区域的高度差若超过2毫米，相机将无法在单一焦距下清晰地捕捉到位于PCB局部高点（或低点）的基准点。

在实际生产中存在机器公差、来料公差及夹持公差等多重因素叠加。当综合考虑所有这些系统性误差后，TX2在实际运行中能够稳定应对的动态翘曲度会从理论上的2毫米降低至约1.5毫米。一旦PCB翘曲超过1.5毫米，就可能出现以下问题：

基准点无法聚焦： 安装在边角的基准点与PCB中部的墨点（或对位点）高度差异过大，超出了相机镜头的景深范围，导致图像模糊，机器无法计算准确的贴装坐标。

元件高度干涉： 随着PCB翘曲，原本设定的拾取和贴装高度会发生变化。若PCB向下凹陷，元件在贴装时可能因实际行程不足而产生“砸件”或虚贴；若向上拱起，则可能导致吸嘴在下降过程中碰撞元件或PCB表面。

2. 翘曲方向与物理补偿方案

为了解决上述对焦难题并确保贴装稳定性，必须对PCB进行物理整平，将其最大高度差控制在设备可接受的范围内。

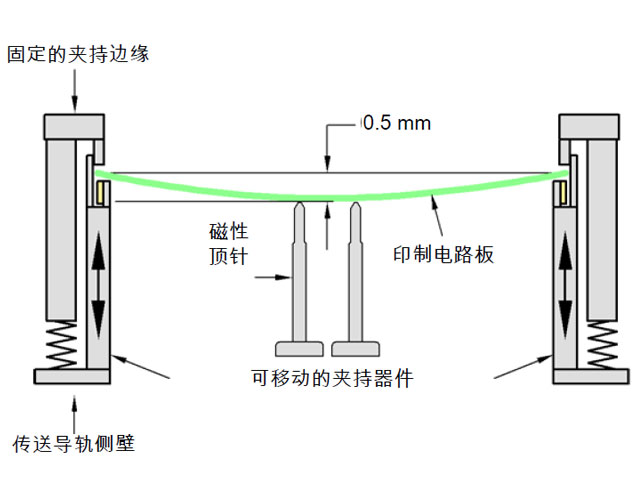

翘曲标准与控制目标： 针对TX2机型，要求将PCB的翘曲度严格控制在最大0.5毫米以内（翘曲方向通常允许向下）。这一数值远低于相机对焦极限的1.5毫米，为生产提供了充足的安全余量，确保相机在任何位置都能轻松对焦。

磁性顶针的应用： 要实现0.5毫米的高平整度，单纯依靠PCB自重或边缘夹持往往是不够的。TX2贴片机所在的工艺产线通常配备带有磁性顶针的工作台。操作员需要根据每款PCB的拼板分布和薄弱环节，手动布置磁性顶针。

支撑原理： 顶针从下方支撑起PCB的凹陷部位，有效消除向下的翘曲。

效果： 通过合理密布的磁性顶针，可以将因重力下垂或应力变形的PCB强行顶升至与轨道基准面几乎平行的状态，从而保证整板高度差≤0.5mm，为后续的高精度贴装和对焦扫清障碍。

对于ASMPT TX2贴片机而言，通过磁性顶针将PCB翘曲度严格控制在0.5毫米以内，是保证2毫米对焦系统有效工作、规避对焦失败风险的核心手段。
