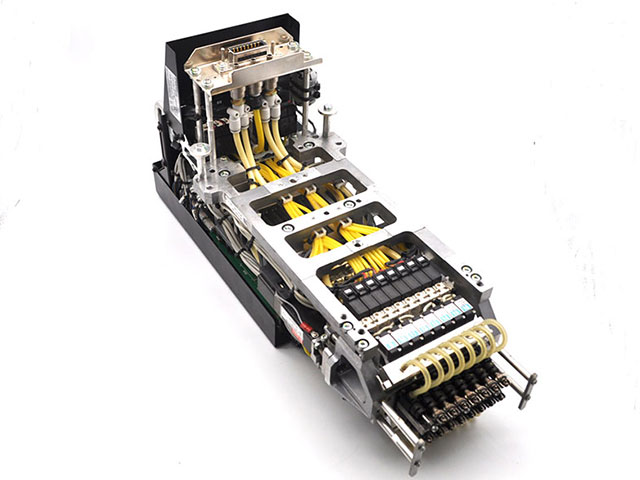

随着电子组装向高密度、小型化方向发展，BGA/CSP器件的贴装精度与能力成为衡量贴装头性能的关键指标。松下贴片机轻量16吸嘴贴装头V3凭借其优化的机械结构与精密控制系统，实现了对BGA/CSP元件的高精度贴装，其技术规范如下：
一、元件尺寸适配范围
本贴装头支持外形尺寸为2×2 mm至6×6 mm的BGA/CSP封装，厚度兼容0.3 mm至3.0 mm，覆盖了从超薄CSP到常规厚度BGA的广泛需求，为便携式设备与高性能计算模块的混线生产提供了硬件基础。
二、焊球几何特征要求
在焊球规格方面，系统要求焊球间距为0.4 mm至1.5 mm，焊球直径介于φ0.15 mm至φ0.9 mm之间。焊球形态支持球状或圆柱形，材质涵盖高温锡膏与共晶锡膏，能够适应无铅与有铅工艺的混合生产场景。
三、焊球排列与数量规范
本贴装头对焊球阵列有明确的排列要求：所有焊球的间距与尺寸必须保持严格一致。在数量限制上，最多支持144个焊球，对应于正格子排列时的最外周12×12阵列，或交错排列时的6×6阵列。最少焊球数量为9个，对应于最外周3×3阵列。对于缺焊球设计及交错孔图形，本规范遵循JEDEC与EIAJ相关标准，确保了与主流BGA/CSP设计的兼容性。
松下贴片机轻量16吸嘴贴装头V3通过精确界定元件与焊球的物理参数，为高密度封装器件提供了稳定可靠的贴装解决方案。
