西安易通开拓者全自动贴片机KT10S

您的当前位置: 首 页 >> 产品中心 >> 西安贴片机

西安易通开拓者全自动贴片机KT10S

  • 所属分类:西安贴片机

  • 技术特点:
  • 在线询价
  • 详细介绍

易通开拓者全自动贴片机KT10S


高速泛用一体机,突破行业常规,大幅提升产品的速度、精度及稳定性

1、X、Y、Z轴均采用自主研发高端磁悬浮电机

2、广泛的PCB处理能力,实现多站位、多物料贴装

3、Y轴采用双驱龙门结构

4、支持自动切换吸嘴功能(选配)

5、支持0201~40*40mm封装料及IC托盘料Apply to 0201-40*40mm

6、(12*12~40*40mm元件需选配固定相机)

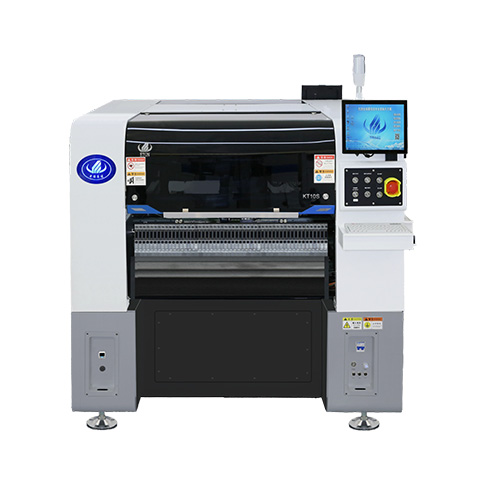

易通开拓者贴片机KT10S

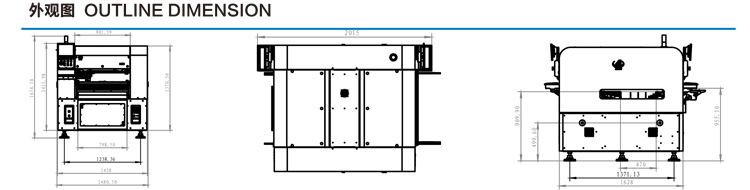

易通开拓者贴片机KT10S线条图


一、灵活支持生产现场

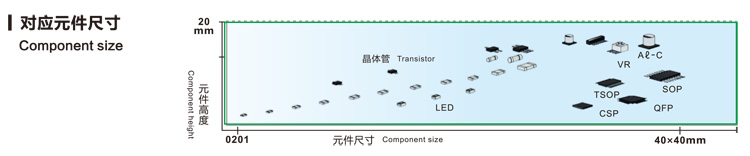

对应元件尺寸


2、光学识别相机

头部飞行识别+固定飞行识别相机(选配),可以对尺寸小于40*40mm且高度低于20mm的元件做高速高精度识别。

双Mark相机识别:高精度Mark相机识别系统,采用3色照明识别方法,使用任意形状Mrak及透镜(蓝光扫描),应用范围更广

固定飞行识别相机(选配):通过高速飞行识别相机一次性快速采集多个头部图像,进行元件图像位置视觉校准,对中校正,光源亮度可调。

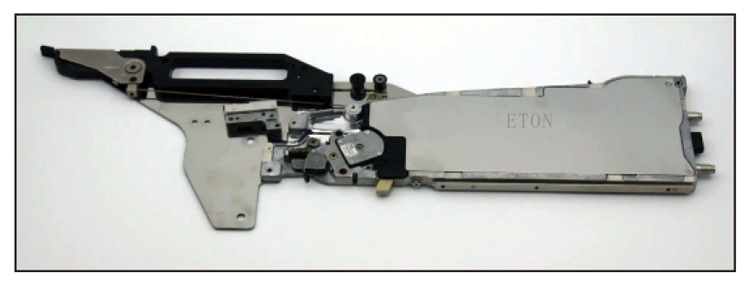

智能送料器:支持YT 系列通用的智能送料器,吸料时,通过光学校正元件送料位置,实现稳定精准高速送料。


智能送料器


二、发明zhuanli:贴装头

1、一体化贴装头

轻量型,头部整体成型,10套Z轴均采用模组式磁悬浮独立控制,大幅提升贴装头的速度、精度及稳定性。

2、精准转角系统

模组式转角系统,独立控制每个元器件角度,确保高精度贴装,单头10个吸嘴,中心距16mm。

3、识别系统

一体成型高速精密飞行识别相机.提升识别速度及精度.在XY轴移动中进行识别,再次提升贴装效率。

4、真空传感装置

每个吸嘴具备独立检测功能,提高设备的稳定性,产品的可靠性。

5、同级产品中超高速的贴装能力

通过采用高端磁悬浮及通用型贴装头技术,相比传统机型贴装能力提升25%,实现了本公司最优条件下48000CPH的贴装速度。


易通贴装头


三、实现稳定生产的功能

采用全新自主研发高精度贴装头

超高速头部识别相机与底部飞行识别相机结合,保障贴装精准度

配备吸嘴独立真空检测功能,更好的保障了取料的稳定性

离线编程功能,缩短换线周期。

软件具备AI智能学习和自动优化功能。

可提供MES系统接口

具备坐标导入功能

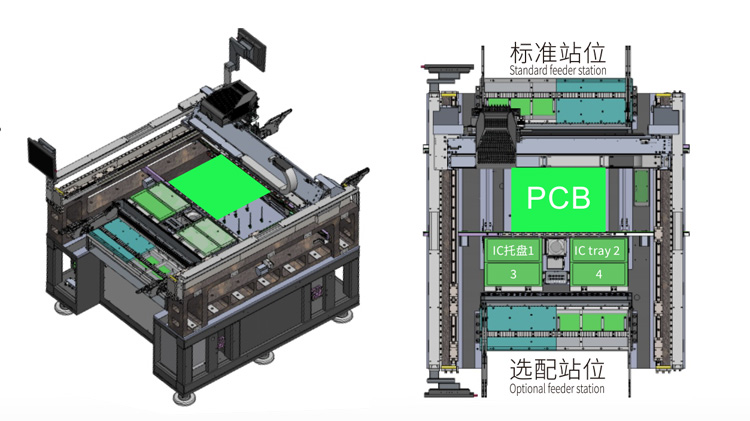

四、运输轨道系统结构

单轨单臂,贴装头10个吸嘴

最大可贴装500*470mmPCB,最小贴装50*50mmPCB

可选配IC托盘,实现灵活生产

通过模组式贴装头及多样生产模式,可灵活组线。

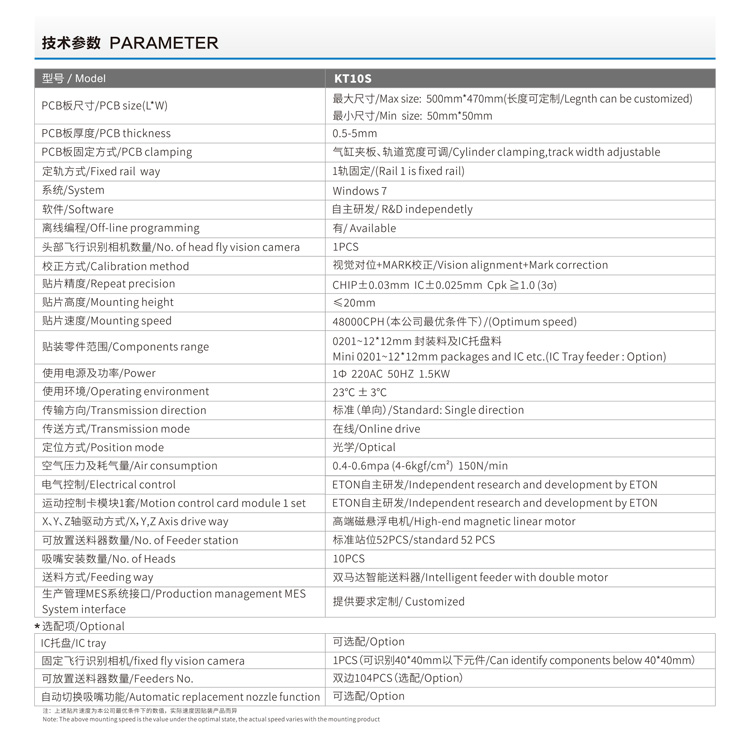

贴片机技术参数
