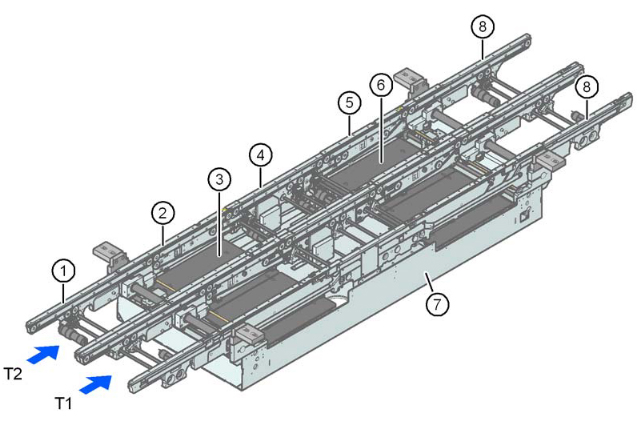

西门子贴片机D4i贴片机装备了作为标准配置的 PCB 单传送导轨。 PCB 双传送导轨为可选件。 西门子贴片机D4i PCB 传送导轨的左侧或右侧可以按需要作为固定边使用。传送导轨的传动带由直流电动机驱动。每个处理区域有一个用来夹紧 PCB 的升降台。 PCB 传送导轨的宽度可以通过用户界面来调整，也可以在贴片程序中进行调整。
出于贴片目的， 西门子贴片机D4i PCB 从下部夹持。对于每个 PCB，其顶部到贴片头的距离保持不变，也与 PCB的厚度无关。因此，贴片速率不取决于 PCB 的厚度。PCB 基准点也可以优化。由于 PCB 表面到西门子贴片机D4i PCB 照相机的距离不变，PCB 照相机始终对准 PCB 表面，清晰度始终不变。PCB 基准点轮廓以
最优的方式映射到 PCB 照相机的西门子贴片机D4i CCD 芯片上。
电路板传送导轨的宽度由集成控制电路设置并监控。要选用不同的宽度，须调用程序。由控制电路启动步进马达，直至达到所需的宽度。因此，宽度调整不取决于其它贴片机元件。
由于贴片机的传送导轨高度可以更改，因此贴片机可以集成到传送导轨高度为 830、900、930 或 950 mm 的生产线中。
西门子贴片机D4i PCB 传送导轨之间的通信通过可选的 SMEMA 接口或西门子接口进行。
双传送导轨和单传送导轨的固定传送侧可位于导轨的左侧或右侧。通过此传送导轨，固定侧可以方便地左右侧互换。
使用光学传感器对电路板传送导轨进行监控和控制。印制电路板到达贴片区并通过光障传感器后停止。激光光障传感器确定印制电路板的位置。电路板一到达目标位置，传送带就停止，印制电路板下部被夹紧。
