SMT生产线主要由两类贴片机组成:一类是高速机,其核心功能在于高效贴装小型元器件,例如片状电阻、电容等;另一类为泛用机,专注于贴装 IC 器件以及异型件,这类贴装任务对精度要求极为严苛。

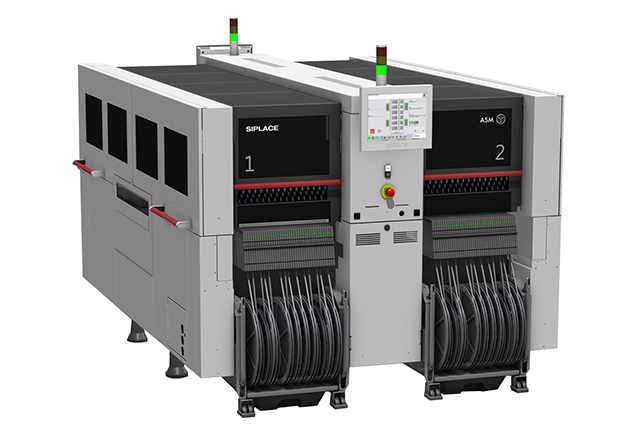

Siplace XS 系列贴片机机型
Siplace XS 系列贴片机涵盖四种具体机型,分别是:Siplace X2 S、Siplace X3 S、Siplace X4 S 以及 Siplace X4i S。
型号数字与悬臂、贴片头关联
在该系列贴片机的型号命名中,数字部分具有特定含义,它代表着该机型所配备的悬臂数量。值得注意的是,每个悬臂均具备安装一个贴片头的能力。
可选贴片头类型
Siplace XS 系列贴片机为用户提供了三种贴片头以供选择与安装,具体为:Siplace SpeedStar C&P20A 贴片头、Siplace MultiStar CPP 贴片头以及 Siplace TwinStar Twin 贴片头。
贴片头配置灵活性
用户在实际生产过程中,能够依据所生产产品的类型特点,灵活地对上述三种贴片头进行配置与组合。通过这种灵活的组合方式,能够构建出符合不同生产需求的高速机和泛用机,进而以最快的生产速度、最高的贴装精度以及最低的生产成本,高效地生产出各类电子产品。
机型外形与贴片头配置限制
从外形设计来看,X2S、X3S、X4S 这三种机型的外形完全一致。在贴片头配置方面,这三种机型可兼容安装 C&P20A、CPP 以及 Twin 三种贴片头。然而,X4iS 机型在贴片头配置上存在一定限制,仅支持安装 C&P20A 和 CPP 两种贴片头。
两种贴片模式详解
每台 Siplace XS 系列贴片机均配备有两个处理区(Processing Area),通常简称为 PA1 和 PA2。
交替模式(Alternating mode):在 X3S 和 X4S 机型中,位于同一处理区的两个贴片头被安装在悬臂的同一侧,并且这两个贴片头之间间隔一个悬臂。在此种布局下,这两台机器在生产过程中只能运行于交替模式。也就是说,这两个贴片头无法同时进行贴片操作,而是始终处于一个取料、一个贴片的交替工作状态。
独立贴片模式(I-Placement mode):与 X3S 和 X4S 不同,X4iS 机型在同一贴片区的两个贴片头采用面对面安装方式,且安装在悬臂内侧。这种独特的设计使得两个贴片头在工作时能够充分靠近,最近距离可达到 4mm。基于此,X4iS 除了能够采用交替模式外,还具备独立贴片模式。在独立贴片模式下,两个贴片头各自独立执行贴片任务,能够同时进行取料和贴片操作,从而显著提升了机器的产能。相关测试表明,在贴片头配置相同且贴装相同电路板的情况下,X4iS 的产能比 X4S 快 20%。
料车位置设置
Siplace XS 系列贴片机为料车设置了内、中、外三个安装位置。其中,X4iS 机型的料车专门安装在内位。这样的设计旨在缩短贴片过程中在 Y 方向的取料行程,进而提高独立贴片模式(I-Placement)下的贴片速度。不过,由于飞达(Feeder)被放置在相对靠里的位置,为了方便操作飞达的控制面板,机器的保护门必须以斜向内的方式关闭。此外,当机器配置 MTC2 时,料车需安装在中位;在其他配置情况下,料车则安装在外位。
