西门子贴片机ASM SIPLACE TX 转换料台

您的当前位置: 首 页 >> 新闻中心 >> 技术知识

西门子贴片机ASM SIPLACE TX 转换料台

发布日期:2024-11-22 作者: 点击:

西门子贴片机ASM SIPLACE TX 转换料台是用于自动化贴片机上,以实现供料器模块的快速更换和精确定位的重要组件。以下是关于 SIPLACE TX 转换料台操作步骤的详细解释:

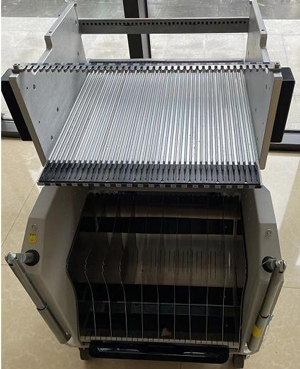

siplace tx 转换料台.jpg

放置前滑动导块:

首先,将供料器模块的前滑动导块放置在转换料台上的插入辅助装置上。这个辅助装置的设计是为了确保导块能够平稳、准确地被推入到正确的位置。


推入与滑动:

接着,推入供料器模块。在推入的过程中,供料器模块的导块会沿着转换料台上的导轨曲线滑动。这个滑动过程确保了供料器模块能够平稳地移动,并且逐渐靠近其最终位置。

滑动一直持续到导块到达止动杆的位置。止动杆是一个关键的定位装置,它确保了供料器模块在X轴方向上的精确定位。


固定对中销:

在止动杆上,有一个对中孔。这个孔用于固定供料器模块的“前”对中销。对中销的固定是确保供料器模块在X轴和Y轴方向上都能保持精确位置的关键步骤。


锁止插销:

与此同时,转换料台的锁止插销会锁止在供料器模块的锁定滚轮上。这个锁止动作是为了防止供料器模块在操作过程中发生移动或错位,从而确保贴片机的稳定性和准确性。


固定“后”对中销:

最后,供料器模块顶部的“后”对中销会通过转换料台上的对中杆中的凹槽进行固定。这个步骤进一步确保了供料器模块在Z轴方向上的稳定性,同时也为后续的贴装操作提供了更加可靠的支持。


综上所述,SIPLACE TX 转换料台的操作步骤涉及到了导块的放置、推入与滑动、对中销的固定、锁止插销的锁止以及“后”对中销的固定等多个环节。这些步骤共同确保了供料器模块能够准确、稳定地安装在转换料台上,为后续的贴装操作提供了坚实的基础。
