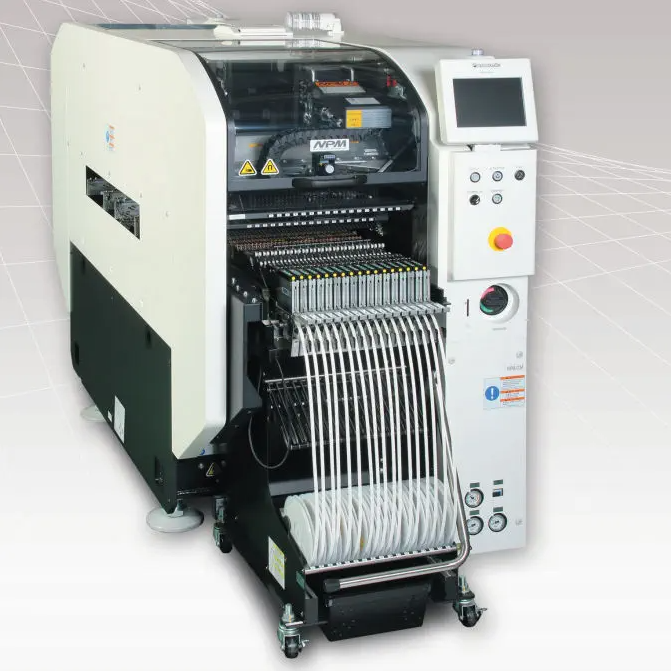

松下NPM-D3A多功能贴片机有哪些特点优势

您的当前位置: 首 页 >> 新闻中心 >> 技术知识

松下NPM-D3A多功能贴片机有哪些特点优势

发布日期:2022-11-14 作者: 点击:

多功能贴片机在有些SMT生产企业也叫作泛用贴片机,属于拱架型贴片机的一种。多功能贴片机主要追求的贴装精度,所贴装的元器件都是需要识别的,所以相对来说,多功能贴片机的贴装速度比高速贴片机要慢些。托普科下面详细分享一下多功能贴片机的特点优势。


1、多功能贴片机的结构多为拱形结构,具有精度高、柔韧性好等特点。

2、封装和倒装芯片可以添加到封装和倒装芯片。

3、一些多功能贴片机还可以配备一个点胶头,用于在某些部件的安装、充锡或欠充之前进行点胶。

4、多动能贴片机大多采用固定电路板。X和Y定位是通过安装头的移动来实现的。大型或重型部件不会因工作台的移动而移位。

5、能接受各种材料的包装,如胶带、管、盒、托盘等。进料器上还可以安装多个专用托盘,另外还可以安装多个专用托盘。

6、除传统的真空吸嘴外,特殊吸嘴还可用于不易被吸收的异形构件。另外,对于真空吸嘴不能吸收的部件,可以使用气动夹爪。

7、零件的标定通常采用仰视摄像机,摄像机具有前灯、侧灯、后灯和在线灯的功能,可以识别各种元件。如果组件的尺寸太大而不能超过相机的一个视图(FOV),则还可以通过拍摄多个图像来分析和校正仰视相机。一些多功能贴片机的安装头还配有安装头移动摄像头,可以识别各种小部件。

8、X、Y定位系统大多采用全闭环伺服电机驱动,采用直线光栅编码器直接进行位置反馈,避免了螺杆变形引起的误差。在某些情况下,平台两侧y轴采用双电机、双螺杆驱动,并采用双线性光栅尺反馈,可有效减少静态安装头引起的等待,减少横梁异步变形引起的误差。有比较先进的直线磁悬浮电机,除了具有双驱动的技术特点外,还具有直接驱动、机械结构磨损小、反馈快、安静、维修方便、精度高等特点。

9、在某些产品中,有些引脚h焊膏元件也需要与其他贴片元件一起安装,然后再通过回流焊进行封装。这种插入式元件的插入要求机器具有高压安装的能力。一些多功能贴片机的安装头具有高压安装的能力。安装压力可编程控制,Z大安装压力可达5kg。
