SMT贴片机的基本操作和流程

发布日期:2018-12-01 作者:托普科实业 点击:

SMT贴片机作为高科技产品,安全、正确地操作对机器和对人都是很重要的。安全地操作贴片机最基本的就是操作者应有最准确的判断,应遵循以下的基本安全规则和流程:

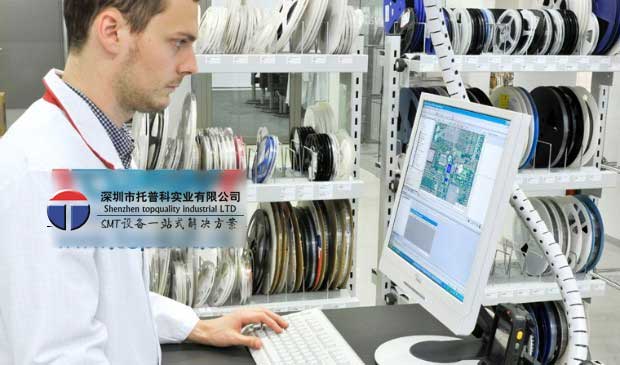

 SMT贴片机

1、机器操作者应接受正确方法下的操作培训。

2、检查机器,更换零件或修理及内部调整时应关电源(对机器的检修都必须要在按下紧急按钮或断电源情况下进行。

3、确使“读坐标”和进行调整机器时YPU(编程部件)在你手中以随时停机动作。

4、确使“联锁”安全设备保持有效以随时停止机器,机器上的安全检测等都不可以跳过、短接,否则极易出现人身或机器安全事故。

5、生产时只允许一名操作员操作一台机器。

6、操作期间,确使身体各部分如手和头等在机器移动范围之外。

7、机器必须有正确接地〈真正接地,而不是接零线〉。

8、不要在有燃气体或极脏的环境中使用机器。

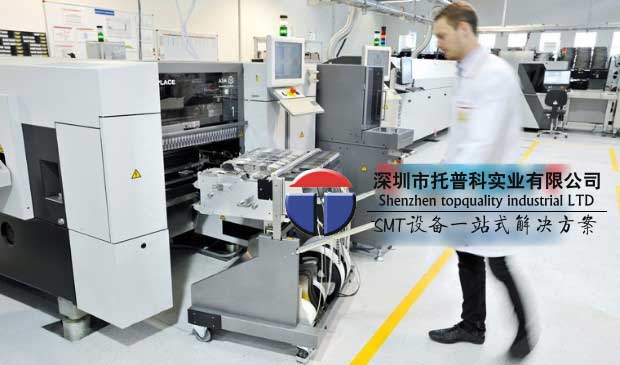

 SMT贴片机

注意:

1、未接受过培训者严禁上机操作。

2、操作设备需以安全为第一,机器操作者应严格按操作规范操作机器,否则可能造成机器损坏或危害人身安全。

3、机器操作者应做到小心、细心。


SMT贴片机的工作流程:

功能主要是通过PCB板固定 -> 元件吸取 -> 位移 -> 定位 -> 元件放置等操作。

1、待需贴装的PCB板进入工作区并固定在预定的位置上,

2、元件料安装好在送料器,并按程序中设定的位置,安装到贴片头吸取的位置。

3、贴片头将移动到吸拾元件的位置,打开真空,吸嘴上降来吸取元件,再通过真空传感器来检测元件是否被吸到。

4、进行元件识别,读取元件库的元件特征与吸拾的元件进行比较。若比较评测后不符合,则将元件抛到废料盒中。若比较评测符合后则对元件的中心位置及角度进行计算。

5、根据程序中设定,经过贴片头的Z轴来调整元件的旋转角度,通过贴片头移动到程序设定好的位置,使得元件中心与PCB板贴装位置点重合。

6、贴片机吸嘴会下降到程序设定好的高度,关闭真空,元件落下,就完成了一次元件贴装操作。

7、元件全部贴装完成后,吸嘴放置归位,将PCB板传送到设定的位置。完成整次PCB板的贴装操作。

SMT贴片机的工作流程总结为:进板与标记识别 -> 自动学习 -> 吸嘴选择 -> 送料器选择 -> 元件拾取 -> 元件检测以评测 -> 贴装 -> 吸嘴归位 -> 出板


SMT贴片机的基本操作和流程就讲到这里,斯姆迪提醒:选择SMT相关设备一定要找有实力的企业,深圳市斯姆迪电子科技有限公司是一家专业的SMT/AI设备供应商,公司专注于提供SMT/AI设备、零件、服务及解决方案,如需要更多SMT整线解决方案的详细信息请关注我们的微信公众号:smt贴片机。
