松下贴片机NPM-W 多功能贴片机

您的当前位置: 首 页 >> 产品中心 >> 贴片机

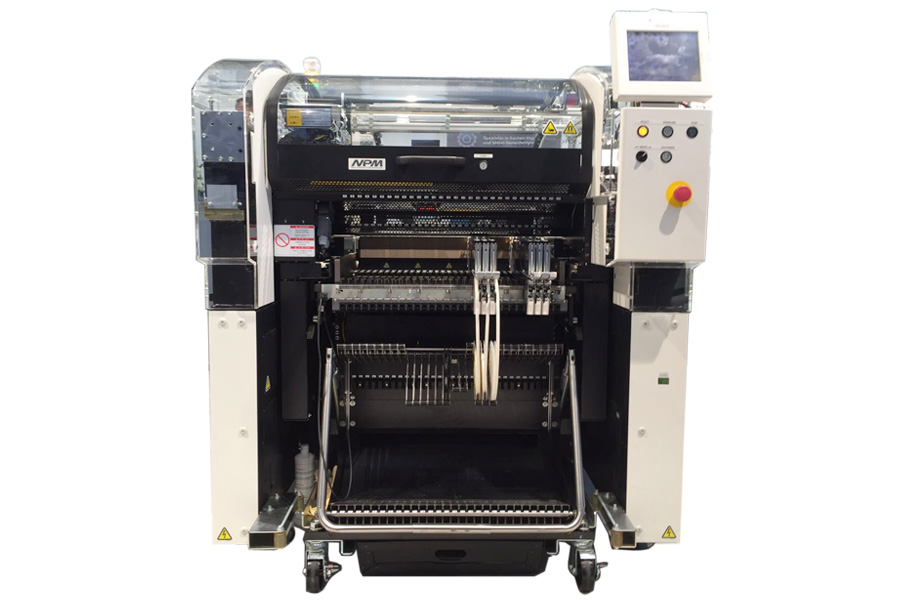

松下贴片机NPM-W 多功能贴片机

  • 所属分类:贴片机

  • 技术特点:
  • 在线询价
  • 详细介绍

深圳市托普科实业有限公司专注为电子制造商提供松下NPM-W多功能贴片机等整条SMT生产线设备,以及零配件、服务和解决方案。


产品介绍

松下贴片机NPM-W产品参数:

机种名:NPM-W

基板尺寸

单轨*1

整体实装:L50mm×W50mm~L750mm×W550mm

2个位置实装:L50mm×W50mm~L350mm×W550mm

双轨*1

单轨传送:L50mm×W50mm~L750mm×W510mm

双轨传送:L50mm×W50mm~L750mm×W260mm



基板替换时间

单轨*1

整体实装:4.4s(在基板反面没有搭载元件时)

2个位置实装:2.3s(在基板反面没有搭载元件时)

双轨*1

单轨传送:4.4s(在基板反面没有搭载元件时)

双轨传送:0s**循环时间为4.4s以下时不能为0s。



电源:三相AC200,220,380,400,420,480V2.5kVA

空压源*2:0.5MPa,200L/min(A.N.R.)

设备尺寸*2:W1280mm*3×D2332mm*4×H1444mm*5

重量:2250kg(只限主体:因选购件的构成而异。)



贴装头:16吸嘴贴装头(搭载2个贴装头时)

贴装最快速度:70000cph(0.051s/芯片)

IPC9850(1608):53800cph*8

贴装精度(Cpk≧1):±40μm/芯片

元件尺寸(mm):0402芯片*6~L6×W6×T3

元件供给 编带 编带宽:8/12/16/24/32/44/56mm

Max,120连(8mm编带、双式编带料架时(小卷盘))



贴装头:12吸嘴贴装头(搭载2个贴装头时)

贴装最快速度:62500cph(0.058s/芯片)

IPC9850(1608):48000cph*8

贴装精度(Cpk≧1):±40μm/芯片

元件尺寸(mm):0402芯片*6~L12×W12×T6.5

元件供给 编带 编带宽:8/12/16/24/32/44/56mm

Max,120连(8mm编带、双式编带料架时(小卷盘))



贴装头:8吸嘴贴装头(搭载2个贴装头时)

贴装最快速度:40000cph(0.090s/芯片)

贴装精度(Cpk≧1):±40μm/芯片,±30μm/QFP 12mm~32mm,±50μm/QFP 12mm以下

元件尺寸(mm):0402芯片*6~L32×W32×T12

元件供给 编带 编带宽:8~56/72mm

前后交换台车规格:Max.120连(编带宽度、料架按左述条件)

单式托盘规格:Max.86连(编带宽度、料架按左述条件)

双式托盘规格:Max.60连(编带宽度、料架按左述条件)

杆状:前后交换台车规格:Max.14连

      单式托盘规格:Max.10连

      双式托盘规格:Max.7连

托盘:单式托盘规格:Max.20连

      双式托盘规格:Max.40连



贴装头:3吸嘴贴装头※7(搭载2个贴装头时)

贴装最快速度:11000cph(0.33s/QFP)

贴装精度(Cpk≧1):±30μm/QFP

元件尺寸(mm):0603芯片~L150×W25(对角152)×T28

元件供给 编带 编带宽:8~56/72/88/104mm

前后交换台车规格:Max.120连(编带宽度、料架按左述条件)

单式托盘规格:Max.86连(编带宽度、料架按左述条件)

双式托盘规格:Max.60连(编带宽度、料架按左述条件)

杆状:前后交换台车规格:Max.14连

      单式托盘规格:Max.10连

      双式托盘规格:Max.7连

托盘:单式托盘规格:Max.20连

      双式托盘规格:Max.40连



松下贴片机NPM-W产品特点:



1、在综合实装生产线实现高度单位面积生产率

贴装&检查一连贯的系统,实现高效率和高品质生产



2、可以对应大型基板和大型元件

可以对应750×550mm的大型基板,元件范围也扩大到150×25mm



3、双轨实装实现高度单位面积生产率(选择规格)

根据生产基板可以选择「独立实装」、「交替实装」、「混合实装」中的最佳实装方式。
