PCB曲线分板机GAM320

您的当前位置: 首 页 >> 产品中心 >> SMT周边设备

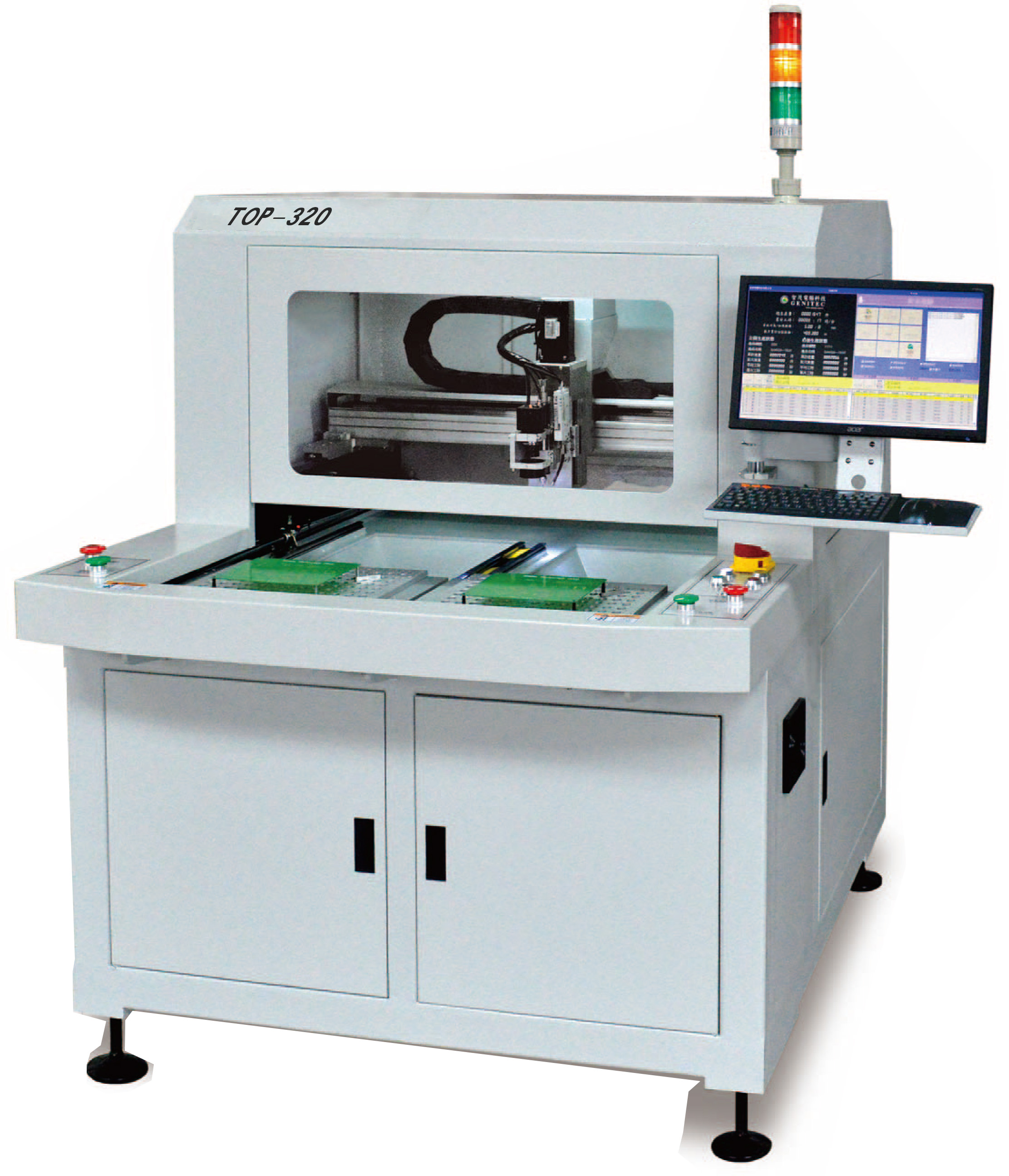

PCB曲线分板机GAM320

  • 所属分类:SMT周边设备

  • 技术特点:
  • 在线询价
  • 详细介绍

智茂自动曲线分板机GAM-320是一款配置高速CCD视觉自动校正系统,采用高速主轴做PCB之切割分板,双台面运动,可同时执行分板切割及电路板置放,提高作业效率的高稳定、高效率、易操作、易维护的自动分板机。 品牌:台湾智茂 热门应用:自动曲线PCB分板,手机、网卡、数码、PAD等高精度分板。


产品介绍

产品功能及特点



01.日本原装精密高速主轴

原装NSK主轴系統转速可由0~60KRPM,馬達採用氣冷式散熱,減少散熱空間,扭力大,采用進口主軸能降低维护成本(主轴与马达分开)切割硬力小,板边平滑,精密度高。

02.相机识别功能

相机可视编程全系列配置高速CCD視覺自動校正系統,特別適合高精密及高產能之PCB分板作業,大輻提高切割精度及操作效率。

03.双台面操作

雙工作平台放置工件雙檯面運動,可同時執行分板切割及電路板置放,減少等待時間、增加產能,提高作業效率。

04.圖示化視窗

简单易学软件操作畫面,易學易用,螢幕上直接做分板程式之編輯設定。

05.高效率马达及吸尘

直筒式滤袋采用直筒式滤袋,切割后之粉尘及碎片经拍打后集中收集,俱备风口切换装置,增加集尘风量。

产品参数| PARAMETER

型号:

GAM-320

有效切割尺寸:

350*300mm

切割功能:

直线、圆型及圆孤补间

切割精度:

±0.02mm

主轴转速:

MAX.60000rpm可调

切割速度:

0~100mm/s可调

程序教导方式:

彩色CCD影像直觉式教导输入

控制方式:

PC BASE精接口密三轴控制系统

XYZ轴驱动方式:

AC伺服马达

设备重量:

1,700Kg

切割主机重量:

750kg

切割主机尺寸:

1250(W)*1400(D)*1570(H)mm

供应电源:

AC220V/380V 50/60HZ三相
