Topquality-CC850全自动视角锡膏印刷机

您的当前位置: 首 页 >> 产品中心 >> 锡膏印刷机

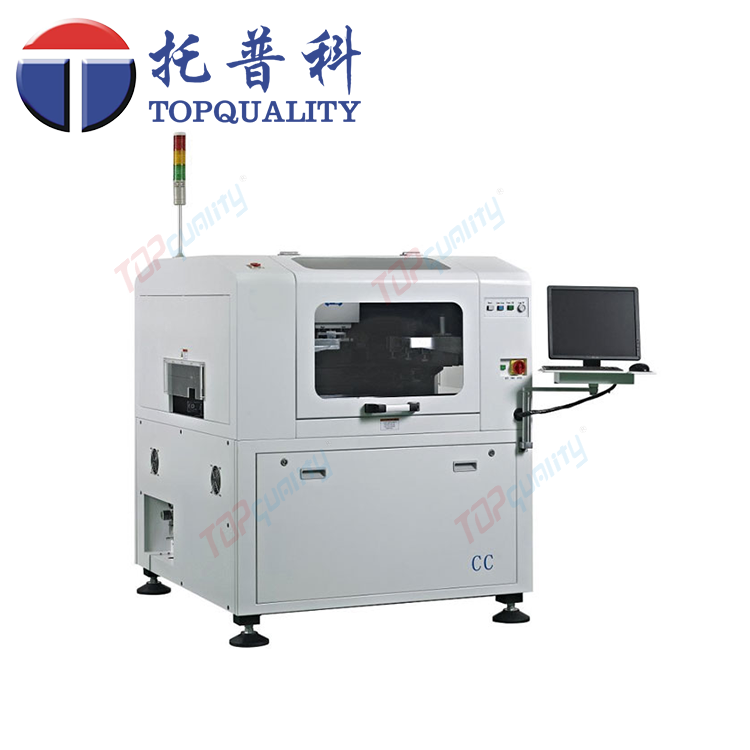

Topquality-CC850全自动视角锡膏印刷机

  • 所属分类:锡膏印刷机

  • 技术特点:
  • 在线询价
  • 详细介绍

产品介绍

一、CC-850印刷机功能概述:

CC-850印刷机是一款高精度全自动锡膏印刷机(High Precision Auto Paste Printer)。在表面组装工艺生产(SMT)中,用于高精度的钢网印刷或漏版印刷的专用生产设备。

二、CC-850印刷机基本特点:

1、 PCB尺寸兼容范围广,可支持100mm X 80mm 至 850mm X 500mm 不同厚度的PCB

2、高精度印刷分辨率。 定位精度高,重复定位精度±0.01mm;印刷精度0.025mm. 支持胶水印刷。

3、全自动控制可以提高生产效率,控制品质,节省成本: 自动钢网定位; 自动PCB校正; 自动刮刀压力调整; 自动印刷; 自动钢网清洗(干洗,湿洗,抽真空3种清洗方式)

4、采用环城公司独立开发的悬浮式印刷头,可编程气缸压力自动调整系统,可以在线实时反 馈压力和自动平衡刮刀压力,压力控制精准,可以达到完美的锡膏成型效果;

5、可编程电机控制刮刀与钢网分离速度及行程,可以灵活实现多种脱模方式。

6、多功能PCB固定定位系统,PCB定位方便快捷,准确。

7、上下视觉定位系统。

8、内建图像处理系统;

9、支持2DSPC功能

三、CC-850印刷机锡膏印刷范围:

1SMT工艺的电阻,电容,电感,二极管,三极管等贴片元器件生产加工:01005, 0201, 0402, 0603, 0805, 1206等以及其他规格尺寸;

2IC: 支持SOP, TSOP, TSSOP, QFN 等封装,最小间距(Pitch) 0.3mm; 支持 BGA, CSP封装,最小球径(Ball) 0.2mm;

3、印刷尺寸:100mm x 80mm ~850mm x 500mm;

4PCB规格:厚度0.6mm ~ 6mm (5), FPC规格:厚度0.6mm以下(带治具)




四、CC-850印刷机应用范围:

手机,通讯,液晶电视,机顶盒,家庭影院,车载电子,医疗电力设备,航天航空等产品/设备的生产制造和一般电子产品的生产加工。



五、CC-850印刷机参数:

重复定位精度:±0.01mmCPK=2.06σ)

印刷精度:±0.02mm

生产循环时间/不含清洗:﹤10s

换线时间:﹤5Min

钢网尺寸:737x737mm-1100x900mm(标准29’’钢网时要更换清洗胶条)

PCB印刷尺寸:100x80-850x500mm

PCB弯曲度:﹤1%(对角线长度为基准)

板边间隙:3mm

轨道传送速度:100-1500mm/sec可编程控制

PCB定位方式:弹性侧夹/真空吸/Z向压片/磁性顶针/边支持块/柔性自动顶针(选配)

印刷头:可编程电控印刷头(标准)/可编程控电气组合控制印刷头(选配)

刮刀速度:10-200mm/sec

刮刀压力:0-30KG程序控制(标配)(闭环压力反馈选配)

钢网分离速度:0.1-20mm/sec(可编程控制)

清洗方式:干洗,湿洗,抽真空(可编程任意组合)

工作台调整范围:X=±4mm,Y=±6mm Θ=±2°

摄像机系统:CCD相机/远心同轴视觉系统/四路独立同轴/环形LED光源

使用空气:4-6kg/cm²

耗气量:约0.07m³/min

电源:AC220, ±10%,50/60HZ 1Φ1.5KW

机器外形尺寸:1740mm(W)x1560D)x1510(H)

机器重量:Approx:1300kgs



六、CC-850印刷机配置:

1,可编程气缸压力自动调整和马达组合悬浮式刮刀印刷头。

(1), 可编程气缸压力自动调整系统压力控制准确。

(2), 前后刮刀压力独立调整确保因刮刀材质疲劳变形而产生压力的失衡,从而引起前后印刷的差 异性。

(3), 可编程电机控制刮刀与钢网分离速度及行程。

2,标准型不锈钢刮刀,独特设计,提高刀片使用寿命.

3,视觉对准系统。

4,平台X/Y/θ自动校正系.

5PCB夹持及支撑装置.

*磁性顶针;

*PCB侧边柔性夹紧装置,保证PCB夹持时不会产生弯曲变形;

*强力真空吸腔;

*“机械手”上压装置(选配);

*柔性自动顶针(选配);

6, Z轴四轨道驱动平台升降。

7,数控导轨调整运输宽度及运输速度。

8,干、湿、抽真空三种可编程,可任意组合的钢网清洁系统。

9,工业控制型电脑,Windows XP中英版界面操作系统。

10,内建式软件诊断系统。

11,支持2DSPC软件功能。

12,标准SMEMA连机接口。



本文网址:http://www.semismt.com/product/843.html

关键词:全自动锡膏印刷机
