富士贴片机NXT-M6III fuji NXT模组型高速多功能贴片机

您的当前位置: 首 页 >> 产品中心 >> 贴片机

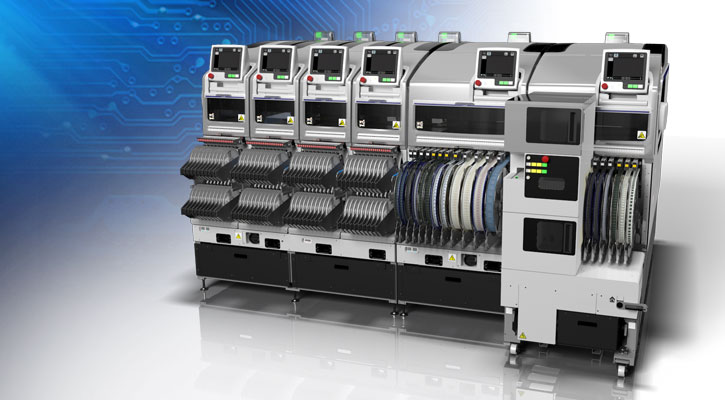

富士贴片机NXT-M6III fuji NXT模组型高速多功能贴片机

  • 所属分类:贴片机

  • 技术特点:
  • 在线询价
  • 详细介绍

深圳市托普科实业有限公司专注为电子制造商提供富士贴片机NXT-M6III贴片机等整条SMT生产线设备,以及零配件、服务和解决方案。

富士贴片机NXT-M6III规格参数:

对象电路板尺寸(LxW):

48mm×48mm534mm×510mm(双搬运轨道规格)

48mm×48mm534mm×610mm(单搬运轨道规格)

*双搬运轨道()时最大280 mm, 超过280mm时变为单搬运轨道搬运。



元件搭载数:MAX45种类(8mm料带换算)

电路板加载时间:

双搬运轨道:连续运转时O sec, 单搬运轨道:3.4 sec(M6 III各模组间搬运)

模组宽度:645mm

机器尺寸:L1295mmM3III×4,M6III×2/645mmM3III×2,M6IIIW1900.2mm H1476mm



贴装精度/涂敷位置精度(基准定位点基准):*贴装精度是在本公司条件下的测定结果。

H24G:±0.025mm(标准模式)/±0.038mm(生产优先模式) (3σ) cpk1.00

V12/H12HS:±0.038(±0.050) mm (3σ) cpk1.00

H08M/H04S/H04SF:±0.040mm (3σ) cpk1.00

H08/H04/OF:±0.050mm (3σ) cpk1.00

H02/H01/G04:±0.030mm (3σ) cpk1.00

H02F/G04F:±0.025mm (3σ) cpk1.00

GL:±0.100mm (3σ) cpk1.00



产能:*产能的数值是在本公司条件下的测定结果。

H24G37,500(生产优先模式)/35,000(标准模式) cph

V1226,000 cph

H12HS24,500 cph

H08M13,000 cph

H0811,500 cph

H046,500 cph

H04S9,500 cph

H04SF10,500 cph

H025,500 cph

H02F6,700cph

H014,200 cph

G047,500 cph

G04F7,500 cph

OF3,000 cph

GL16,363 dph0.22sec/dot



対象元件:

H24G02015mm×5mm  高度:最大2.0mm

V12/H12HS04027.5mm×7.5mm  高度:最大3.0mm

H08M060345mm×45mm  高度:最大13.0mm

H08040212mm×12mm  高度:最大6.5mm

H04160838mm×38mm  高度:最大9.5mm

H04S/H04SF160838mm×38mm  高度:最大6.5mm

H02/H02F/H01/0F160874mm×74mm32mm×180mm  高度:最大25.4mm

G04/G04F040215mm×15mm  高度:最大6.5mm



吸嘴数量:12

产能(cph):25,000元件有无确认功能ON:24,000

対象元件尺寸(mm):04027.5×7.5高度:最大3.0mm

贴装精度(以基准定位点为基准):±0.038(±0.050mm3σ)cpk1.00

*±0.038mm是在敝公司最佳条件下的矩形芯片元件实装(高精度调整)结果。



吸嘴数量:4

产能(cph):11,000

対象元件尺寸(mm):160815×15高度:最大6.5mm

贴装精度(以基准定位点为基准):±0.040mm3σ)cpk1.00



吸嘴数量:1

产能(cph):47,000

対象元件尺寸(mm):160874×7432×100)高度:最大25.4mm

贴装精度(以基准定位点为基准):±0.030mm3σ)cpk1.00



智能供料器:对应481216243244567288104mm宽度料带

管裝供料器:4≦元件宽≦15mm(6≦料管宽≦18mm),15≦元件宽≦32mm(18≦料管宽≦36mm)

料盘单元:对应料盘尺寸135.9×322.6mm(JEDEC规格)(料盘单元-M),276×330mm(料盘单元-LT),143×330mm(料盘单元-LTC)



选项:

料盘供料器、PCUII(供料托架更换单元)、MCU(模组更换单元)、管理电脑置放台、FUJICAMXAdapter 、Fujitrax




富士贴片机NXT-M6III产品特点:



1、提高了生产率。

通过高速化的XY机械手和料带供料器以及使用新研发的相机「Fixed On-the-fly camera」,可以提高包括从小型元件到大型异形元件等所有元件的贴装能力。

此外,使用新型高速工作头「H24工作头」后,每个模组的元件贴装能力高达35,000CPH*,比NXT II提高了约35%



2、对应03015元件、贴装精度±25μm*

NXT III不仅可以对应现在生产中使用的最小的0402元件,还可以贴装下一代的03015超小型元件。

此外,通过采用比现有机种更具刚性的机器构造、独自的伺服控制技术以及元件影像识别技术,可以达到行业顶尖*的小型芯片的贴装精度:±25μm*3σ)Cpk1.00



3、提高了操作性。

继承了在NXT系列机器上得到高度好评的不需要语言的GUI操作体系,采用新的触摸式画面并更新了画面设计。

与现有的操作体系相比减少了按键次数,同时方便后继指令的选择,既提高了操作性又可以减少操作错误。



4、具有高度的兼容性。

NXT II中使用的工作头、吸嘴置放台、供料器和料盘单元等元件供应单元、料站托架和料站托架成批更换台车等主要单元等,可以原封不动地使用在NXT III中。
