全自动在线分板机

您的当前位置: 首 页 >> 产品中心 >> 在线SMT设备

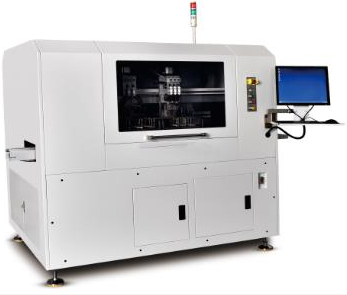

全自动在线分板机

  • 所属分类:在线SMT设备

  • 技术特点:
  • 在线询价
  • 详细介绍



应用领域

主要应用于高端制造行业中的 PCBA 切割分板,如智能手机,汽车电子,智能穿戴,智能家居,平板电脑,医疗器械,航空航天,军工,家电等领域。


设备特点:

.在线式全自动分板机,自动进板,切割,出板大量提升效率与节省人力成本

.全系配备CCD相机对位系统,提升切割精度及效率,防误操作

.采用进口高速主轴切割分板,大幅降低切割应力,惯性小,响应快

.双工作平台进出结构设计,提高切割效率

.X轴采用航空铝材,重量轻,硬度强

.可单独上或下集尘,更加灵活

.配置自动换刀功能及断刀侦测,降低人为因素,精度高,稳定性强

.标配MES或ERP连接端口,实时连接中央数据库

.选配条码相机,可实现自动扫描条码并将相关信息上传数据库

.切割主轴:日本NSK (Max60000rpm/min)

.作业系统:Windows7


技术特点

项目

TOP-880AT

有效切割尺寸

单工作台最大工作范围 350mm*300mm

集尘方式

上集尘或下集尘

切割主轴

日本 NSK    转速:六万转可调(耐用性佳)

更换铣刀方式

机器内部有铣刀寿命监控,机器可自动完成跟换铣刀。
优势;机器自动完成,可避免工作受伤及误操作,提升作业效率

是否有断刀检测

标准配置

工作台工作方式

松下伺服电机+精密研磨丝杆+精密滑轨
保证设备精度高、稳定性优、耐用性更佳



日本 松下

电脑系统

采用台湾工控机及WIN7正版系统

静电消除器

Schneider 法国

信息化管理功能

支持MES信息化系统,实现设备与信息化管理无缝对接;免费开放以太网接口,
并支持TCP/IP网络通信协议,及必要的相关软件、程序;免费开放BAR CODE功能端口。

CCD相机结构设计

飞行相机结构(左右平台可分割不同产品,且在不同的高度也可完成)

MARK点全类型识别校正

标准配置

LED光圈亮度控制

软件可以调整色差及亮度,适用于不同的产品特性

操作者权限管理

四阶密码保护,可根据客户职责划分,自由设定每阶工作内容

设备后续拓展功能

设备预留端口,后续可实现机械手或自动化设备以实现其他功能作业



技术参数

切割参数


切割精度

±0.05mm

重复精度

±0.01mm

最大工作范围

350mmx300mm

PCB切割厚度

0.3mm-6mm

适用铣刀尺寸

0.8mm-3.0mm

Mark点全类型

圆形、方形

切割功能

直线、扇形、圆形、通用拷备、自动校正补偿

控制参数


XYZ控制方式

CNC专用控制器

XYZ驱动方式

松下AC伺服

主轴马达最高转速

60000/min

吸尘方式

上吸/下吸(选配)

铣刀类型

上吸(右旋)/下吸(左旋)

PCB支撑方式

万用顶PIN、专用治具

设备功率

AC;220V

吸尘器功率

AC;380V

气源

4-6kg/cm²

设备尺寸(LxWxH)mm

1590x1330x1650mm

吸尘器尺寸(LxWxH)mm

750x580x615mm

设备及吸尘器总重量

1000KG
