在线式选择性电磁泵波峰焊

您的当前位置: 首 页 >> 产品中心 >> 回流焊

在线式选择性电磁泵波峰焊

  • 所属分类:回流焊

  • 技术特点:
  • 在线询价
  • 详细介绍

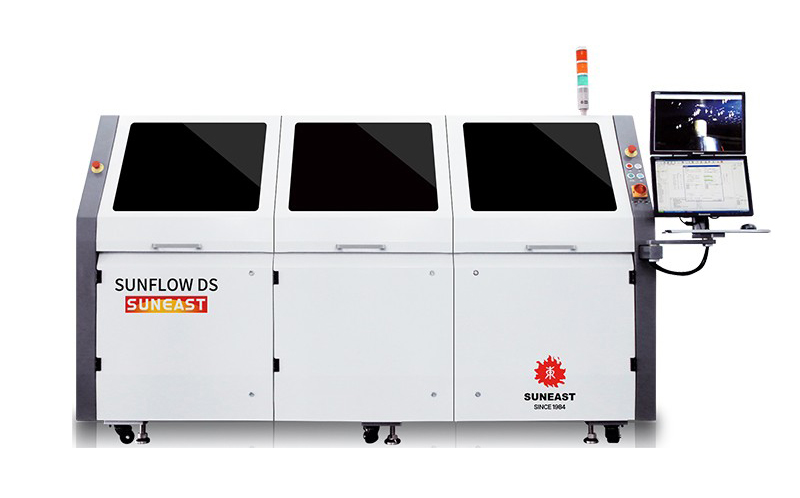

全自动在线式选择性波峰焊SUNFLOW  DS   在线式选择性电磁泵波峰焊


特点:

标配喷雾、预热和焊接单元,可以在较小的机器空间内完成整个焊接工艺。

回转式轨道设计,可以让操作者在机器的同一侧完成PCB的上下料。

占地面积小,比标准SUNFLOW系统机器短很多。

焊接过程实时监控,过程记录。



特点:

1、三段独立模组组成,标配独立喷雾、预热、焊接模组。

2、可连续进板,最多可同时进3块板,焊接效率高。

3、标配喷雾清洗功能。

4、标配喷雾检测功能。

5、标配在线示教编程功能。

6、焊接模组配两个相同锡炉,同时时接两块块。效率高。

7、两个喷咀最小间距95mm。

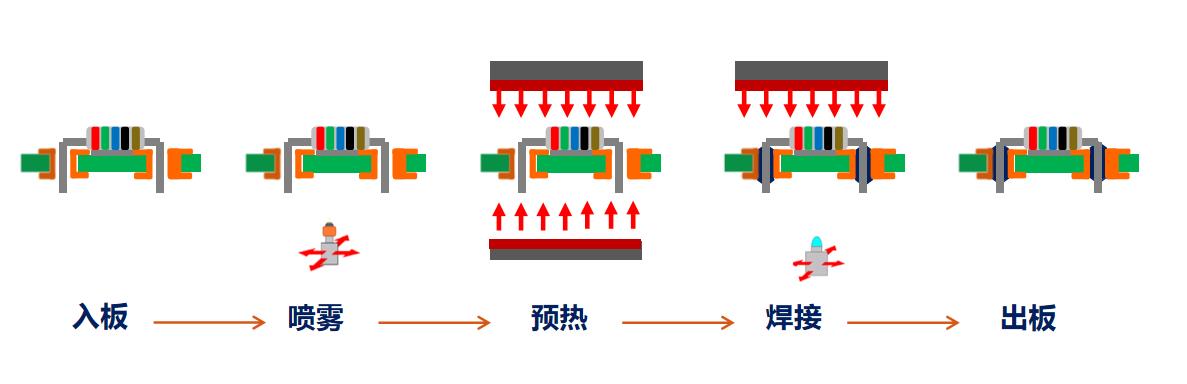

在线式选择性波峰焊工作流程

1、已插完元器件的PCB电路板,由机器入口处的进板装置传送至选择性波峰焊机内;

2、PCB板传送至喷雾阶段,XY方向定位夹紧后,根据事先编好的程序进行选择性喷雾;

3、喷雾完成后,PCB传送至预热阶段,进行助焊剂活化,去除挥发物。根据基板特性,设置合适的温度将PCB加热到润湿温度;

4、预热完毕后,PCB传送至焊接阶段,XYZ三个方向定位夹紧后,PCB不动,两个锡炉在XYZ平台的带动下,根据事先编好的程序进行点焊或者拖焊。

锡水表面的氮气保护可以有效提高焊接质量及降低锡渣发生量;

5、焊按完成后,XYZ定位松开,PCB传出。

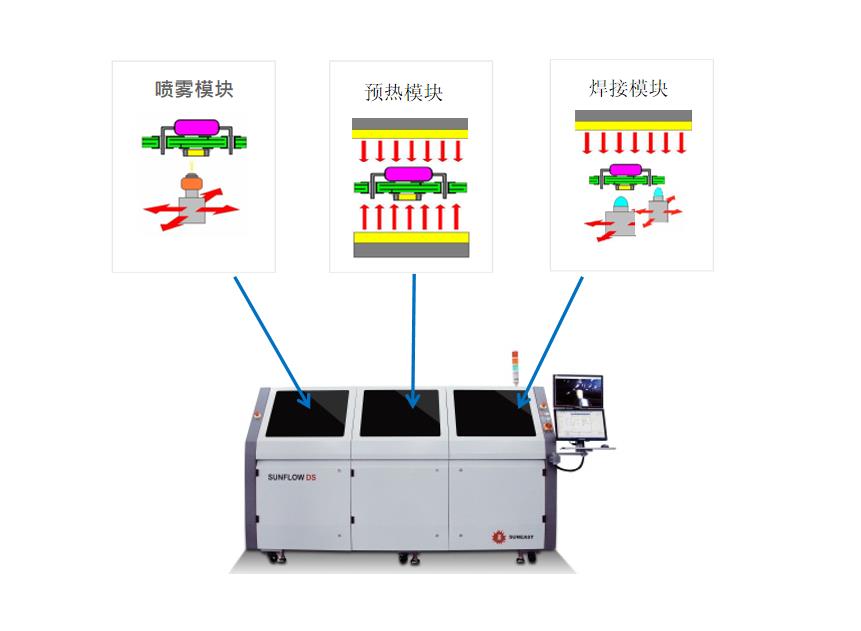

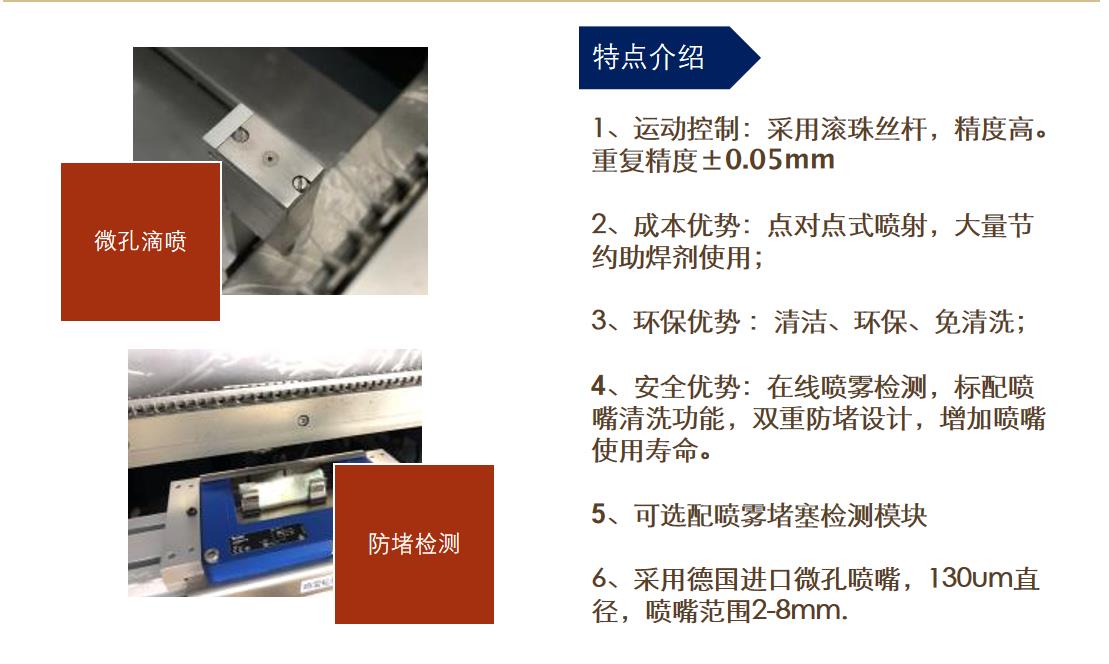

选择焊各组成模块的具体介绍   喷雾模块

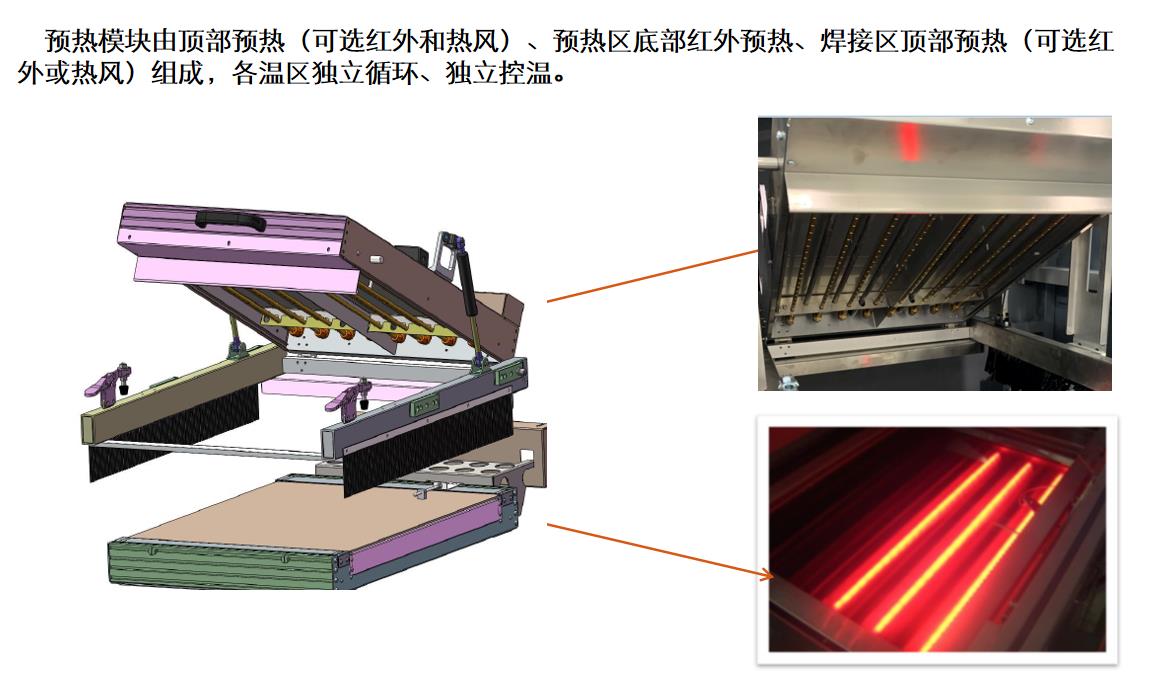

选择焊各组成模块的具体介绍  预热模块

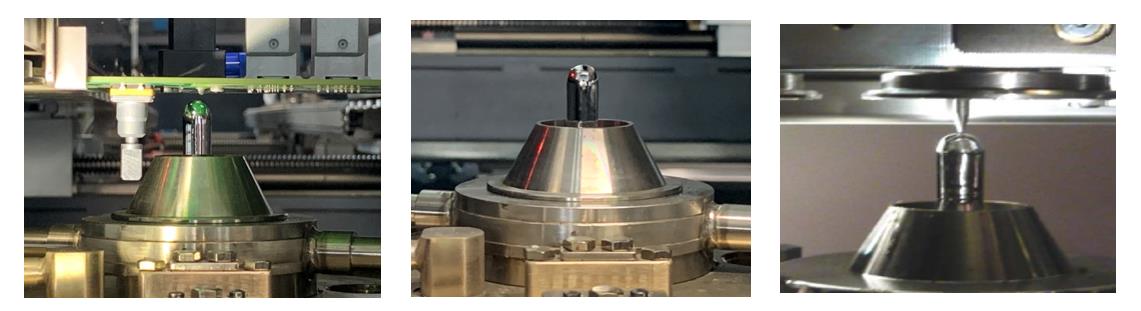

选择焊各组成模块的具体介绍  焊接模块


特点:

1、采用微型电磁泵锡炉,锡波高,流量大,波峰稳,焊点透入深度大,浸润和钎焊力强;

2、喷嘴周边及焊料表面采用氮气填充保护,可提高无铅焊料的可焊性,并且能降低锡渣产生量防止喷嘴赌塞,节省焊接成本和人力成本;

3、耐高温、耐腐蚀独特喷嘴,抗氧化强,浸润性好,正常使用时间可达3个月。

4、自动检测焊锡液位高度,保证波峰稳定。

5、具有焊点瘦身功能。

6、标配两个CCD相机,用来监控焊接状态和PCB定位编程。


公司23年专注为电子制造商提SMT设备:印刷机、 奔创SPI、松下贴片机富士贴片机西门子贴片机、奔创AOI、Heller回流焊等整条SMT生产线设备,以及零配件、服务和解决方案。
