全自动离线分板机

您的当前位置: 首 页 >> 产品中心 >> 离线SMT设备

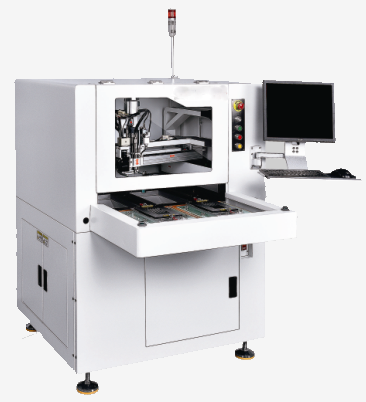

全自动离线分板机

  • 所属分类:离线SMT设备

  • 技术特点:
  • 在线询价
  • 详细介绍

应用领域

主要应用于高端制造行业中的 PCBA 切割分板,如智能手机,汽车电子,智能穿戴,智能家居,平板电脑,医疗器械,航空航天,军工,家电等领域。




设备特点:

外型美观,经济适用型;

采用全新视觉系统,均匀的环形光,具有亮度调节功能;

采用光电感应器,实时监控铣刀状态,有效防止断刀后续运行等现象;

高速主轴切割分板,大幅降低切割应力,精度高,惯性小,响应快;

采用双平台结构设计;

吸尘口采用密封式设计,吸入口采用45度斜角,减少粉尘在内部产涡流现象;

集尘器选用高效率马达及风叶,吸力大,噪音可控制在80分贝以内;




技术参数:

01:切割参数

切割精度

±0.02mm

重复精度

±0.01mm

最高移动速度

XY轴1000mm/s,Z轴800mm/s

切割速度

0-100mm/s

最大工作范围

290×350mm

双平台工作范围

580×350mm

PCB切割厚度

0.3-6mm

适用铣刀尺寸

0.8-3.0mm


02:影像

Mark点全类型

标准形状

圆形

方形

03:功能

切割功能

直线、半圆弧、圆弧

左右拷备

旋转拷备

短阵拷备

自动校正补偿



04:控制参数

XYZ控制方式

CNC专用控制器

主轴马达最高转速

60000/min

吸尘方式

上吸/下吸(选配)

铣刀类型

上吸(右旋)下吸(左旋)

离子风枪

离子平衡压力±15V

符合ESD 12M09158A58

PCB支撑方式

万用顶片,专用治具

XYZ驱动方式

Ac伺服

吸尘器风量

28-35cm³/min

05:设备

设备功率

Ac:220v±10% 50/60HZ 1.5kw

吸尘器功率

Ac:380v±10% 50/60HZ 3kw

气源

4-6kg/cm²

工作环境

-20℃~+45℃

工作环境湿度

30%-60%

机器尺寸

1075×1430×1460mm

吸尘器尺寸

640×785×1760mm

机器含吸尘器重量

1000kg
